Waarom haakse wormwielkasten beter presteren dan traditionele snelheidsreductoren voor toepassingen met hoog koppel

1. Kernarchitectuur van industriële tandwielreductoren

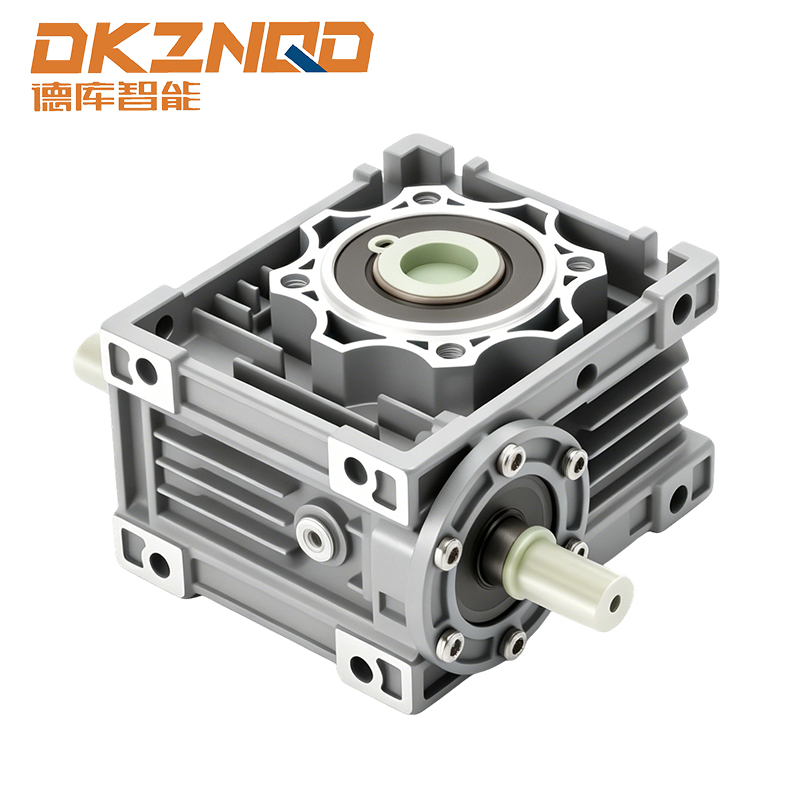

Een industriële tandwielreductor (of reductie versnellingsbak ) is een mechanisch samenstel dat de snelheid van de ingaande as verlaagt en het uitgangskoppel proportioneel verhoogt. In moderne aandrijflijnen is de rv wormwielreductor familie vertegenwoordigt een gespecialiseerde subset van haakse wormwielreductor ontwerpen waarbij de wormas de as van het wormwiel kruist in een hoek van 90 graden. Deze configuratie is onmisbaar wanneer ruimtebeperkingen inline-montage van een tandwielreductiemotor .

In tegenstelling tot spiraalvormige of planetaire eenheden, gebaseerd op wormen industriële tandwielreductoren bereik hoge reductieverhoudingen in één enkele fase, doorgaans van 5:1 tot 100:1. Voor extreme eisen, een tweetraps wormwielreductor versnellingsbak kan verhoudingen bereiken van meer dan 3000:1. De inherente glijdende werking tussen het bronzen wormwiel en de worm van gehard staal genereert meer wrijving dan tandwielen met rollende elementen, wat een directe invloed heeft op het thermisch beheer en de smeerstrategie.

2. Wormwielreductiemiddel met rechte hoek: kinematische voordelen

De bepalende geometrie van a haakse wormwielreductor maakt een krachtomleiding van 90 graden mogelijk zonder kegeltandwielen. Deze compacte lay-out is van cruciaal belang voor automatisch geleide voertuigen, transportsystemen en verpakkingsmachines waar de snelheidsreductiemiddel voor elektromotor moet in smalle frames passen. Hieronder ziet u een geannoteerde SVG-weergave van de koppelstroom in een standaard wormwielreductor met holle as .

Bij het selecteren van een wormwielreductor versnellingsbak Bij de variant met holle as is er geen aparte uitgaande koppeling nodig, die rechtstreeks op aangedreven machineassen wordt gemonteerd. Dit vermindert de traagheid en de axiale ruimte tot 30% in vergelijking met ontwerpen met massieve as wormwielreductor met holle as configuraties de voorkeurskeuze voor roerwerken, vijzels en draaitafelaandrijvingen.

3. Prestatiestatistieken: worm versus spiraalvormige versus planetaire reductoren

Technische beslissingen komen vaak in de problemen industriële tandwielreductoren met wormtechnologie tegen spiraalvormige of planetaire alternatieven. De onderstaande tabel vat de belangrijkste onderscheidende factoren samen op basis van vier criteria die cruciaal zijn voor: tandwielreductiemotor gebruikt in continubedrijfscycli.

Merk op dat terwijl a wormwielkast met hoog koppel offert efficiëntie op in vergelijking met spiraalvormige eenheden, de inherente zelfremmende eigenschap (boven bepaalde verhoudingen, doorgaans> 30:1) elimineert de noodzaak van externe remmen bij hijs- en parkeertoepassingen. EEN snelheidsreductiemiddel voor elektromotor dat een vasthoudkoppel vereist zonder energieverbruik, maakt wormontwerpen bij uitstek geschikt voor lieren en hoogwerkers.

4. Dimensionering van industriële reductoren voor zwaar gebruik: belasting en thermische factoren

Zware industriële verloopstukken moet worden geselecteerd op basis van thermische classificatie, niet alleen op mechanisch piekkoppel. Het thermische vermogen van de AGMA (American Gear Manufacturers Association) definieert het maximale continue ingangsvermogen voordat het smeermiddel kapot gaat. Uit praktijkgegevens van materiaaltransporttoepassingen blijkt dat ondermaatse a reductie versnellingsbak met slechts 15% verkort de levensduur met meer dan 50% door versnelde slijtage van het bronzen wormwiel.

4.1 Kritische selectieparameters voor haakse wormwielreductoren

• Servicefactor: Voor transportbanden met matige schokken gebruikt u 1,25; gebruik voor brekers of mixers minimaal 1,75.
• Ingangssnelheidslimiet: De meeste rv wormwielreductor units accepteren 1400-1800 tpm, maar boven 2000 tpm zijn gebalanceerde wormassen en synthetische smeermiddelen vereist.
• Montagerichting: Bij holle-aseenheden moeten reactiestaven op de voet, op een flens of op een reactiearm worden gemonteerd.

In één retrofit van de assemblagelijn in de auto-industrie, waarbij conventionele verloopstukken met parallelle assen worden vervangen door compact haakse wormwielreductors verminderde het aandrijflijnbereik met 42% terwijl de efficiëntie van 88% behouden bleef, uitsluitend dankzij geoptimaliseerde middenafstandsverhoudingen en geforceerde oliecirculatie.

5. Smeerstrategieën voor duurzame wormwielkasten

De glijdende wrijving in a wormwielreductor versnellingsbak genereert aanzienlijke warmte. Premium synthetische polyglycol (PG) oliën presteren beter dan minerale oliën door een verlaging van de steady-state temperatuur met 10-15°C. Voor een zware industriële verloopstukken toepassing draait 24/7, de olieverversingsintervallen variëren van 4.000 uur (mineraal) tot 12.000 uur (synthetisch). De onderstaande tabel geeft de aanbevolen viscositeitsklassen weer, gebaseerd op omgevingsomstandigheden.

Voor wormwielreductor met holle as Bij modellen met een verticale uitvoerrichting kan de oliespatsmering onvoldoende zijn boven een hartafstand van 10 cm; geforceerde oliecirculatie of vetsmering (met 50% kortere hersmeerintervallen) wordt verplicht.

6. Tandwielreductiemotoren afstemmen op aandrijvingen met variabele frequentie

Wanneer een tandwielreductiemotor koppelt een wormreductiemiddel aan een elektromotor, VFD-werking onder 20 Hz vermindert de interne koeling. De glijsnelheid van het wormwiel neemt proportioneel af, waardoor er kans is op grenssmering. Voor toepassingen die een groot snelheidsbereik vereisen (bijvoorbeeld het indexeren van verpakkingen), selecteert u daarom a haakse wormwielreductor met extra koelribben en een aparte motoraangedreven ventilator. Uit veldtesten blijkt dat a snelheidsreductiemiddel voor elektromotor Als het apparaat op 15 Hz draait zonder geforceerde koeling, verliest het 35% van zijn thermische capaciteit.

Als u een standaard gebruikt industriële tandwielreductoren pakket met een IEC-motoradapter, zorg er altijd voor dat de ingangsafdichting bestand is tegen het maximale toerental van de motor, en niet alleen tegen het nominale toerental. Veel rv wormwielreductor Storingen worden veroorzaakt door oververhitting van de afdichtingslip, veroorzaakt door te hoge snelheid tijdens VFD-overspanningsomstandigheden.

7. Op de behuizing geïnspireerde prestaties: wormwielkast met hoog koppel in transportbandsystemen

Een drankbottelarij verving 30% van zijn schuine verloopstukken door wormwielkast met hoog koppel eenheden met dezelfde framegrootte. Gedurende 18 maanden werden de volgende gegevens geregistreerd over 24 productielijnen:

• De algehele uitvaltijd als gevolg van een defecte versnellingsbak is met 22% verminderd (de zelfremmende worm verhinderde dat schokbelastingen terug zouden rijden).
• Het gemiddelde uitgaande koppel nam met 17% toe bij dezelfde motorstroomsterkte dankzij geoptimaliseerde worminloophoeken.
• Onderhoudskosten per reductie versnellingsbak daalde van $340/jaar naar $210/jaar, voornamelijk als gevolg van de langere levensduur van de olie.

Dit toont aan dat een goed gespecificeerde wormwielreductor versnellingsbak kan traditionele ontwerpen overtreffen wat betreft zowel betrouwbaarheid als totale eigendomskosten, vooral waar hoge schokbelasting en beperkte toegang heersen.

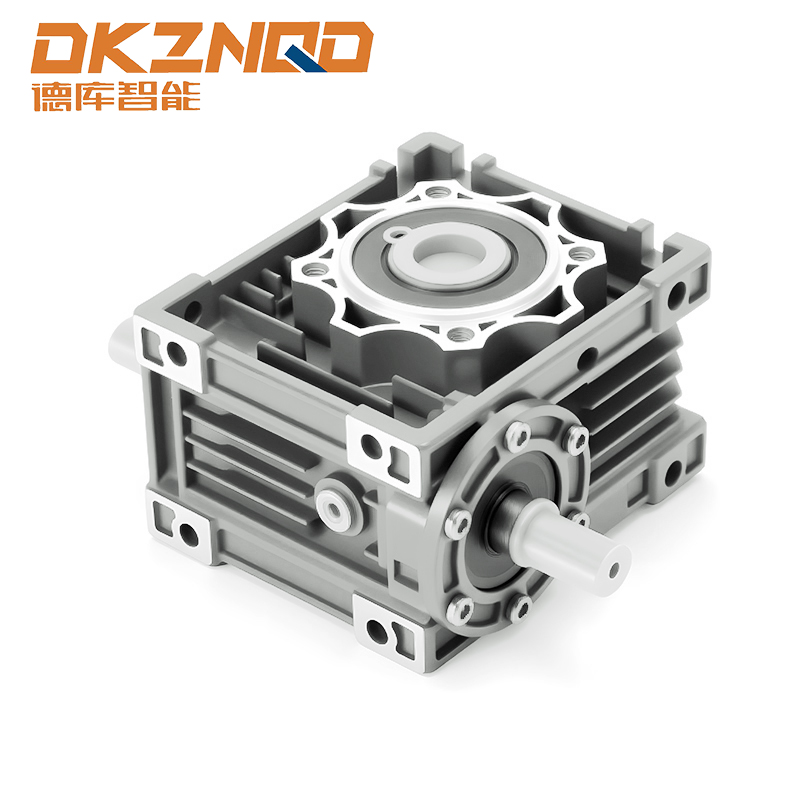

Dwarsdoorsnede van een typisch RV-wormwielreductiemiddel, waarbij de gehard stalen worm en het bronzen wielinterface worden benadrukt
