Inzicht in de rol van snelheidsregeling in vloeistofsystemen
Industriële productie- en vloeistofverwerkingsfaciliteiten zijn sterk afhankelijk van gemotoriseerde systemen om vloeistoffen, gassen en materialen te verplaatsen. Historisch gezien werkten deze systemen met een constante snelheid, waarbij ze vertrouwden op mechanische smoorinrichtingen zoals kleppen, dempers of bypass-lussen om de stroom en druk te regelen. Deze traditionele aanpak introduceert aanzienlijke mechanische belasting, verkort de levensduur van apparatuur en verspilt aanzienlijke hoeveelheden elektrische energie. Om deze operationele inefficiënties aan te pakken, maken moderne industriële systemen gebruik van elektronische snelheidsregelingstechnologie om het motorvermogen rechtstreeks af te stemmen op de realtime vraag.
Bij pomptoepassingen fluctueert de vloeistofvraag voortdurend op basis van productiecycli, systeemdrukveranderingen en verwerkingsvereisten. Het op volle snelheid laten draaien van een pomp terwijl de opbrengst wordt gesmoord met een regelklep, komt overeen met het besturen van een voertuig terwijl het gaspedaal volledig is ingetrapt, terwijl de voertuigsnelheid wordt geregeld met behulp van het rempedaal. Elektronische snelheidsregeling elimineert dit afval door de rotatiesnelheid van de aandrijfmotor dynamisch te veranderen. Deze technische analyse onderzoekt de belangrijkste technische principes van snelheidsregeling, vloeistofdynamica en de integratie van nauwkeurige mechanische aandrijvingen in zware toepassingen.
De technologie definiëren: wat is een VFD?
Wanneer technische teams industriële vloeistofsystemen tegenkomen, rijst vaak de fundamentele vraag: wat is een vfd en hoe werkt het samen met de bestaande infrastructuur? Een aandrijving met variabele frequentie, gewoonlijk afgekort als VFD, is een elektronisch apparaat voor stroomconversie dat wordt gebruikt om de snelheid en het rotatiekoppel van een driefasige inductiemotor te regelen. Door de frequentie en spanning van de elektrische stroom die aan de motor wordt geleverd te manipuleren, stelt de aandrijving operators in staat een traploos instelbare snelheidsregeling te realiseren over het gehele werkingsbereik van de aangedreven apparatuur.
Begrip wat is een vfd vereist dat er verder wordt gekeken dan alleen de snelheidsaanpassing; het is een intelligente energiemanager. In typische industriële omgevingen wordt elektrische stroom geleverd als wisselstroom met een vaste frequentie, doorgaans vijftig of zestig hertz. Een inductiemotor die rechtstreeks op deze lijnvoeding is aangesloten, roteert met een vaste synchrone snelheid, bepaald door het aantal magnetische polen in de motorstator. EEN wat is een frequentieregelaar Het systeem verbreekt deze rigide relatie door de binnenkomende wisselstroom met vaste frequentie om te zetten in een wisselstroomuitgang met variabele frequentie en variabele spanning. Deze mogelijkheid transformeert een standaardmotor met vast toerental in een aanpasbaar toerental dat nauwkeurige procescontrole mogelijk maakt.
De implementatie van frequentieregelaars vfds strekt zich uit over talloze industriële domeinen, waaronder waterzuiveringsinstallaties, chemische verwerkingsfaciliteiten, koeltorens en olieraffinaderijen. Binnen deze omgevingen kan a frequentieregelaar voor pompen dient als het primaire mechanisme voor het balanceren van de systeemhydrauliek, het voorkomen van waterslag en het minimaliseren van het energieverbruik. Door het motortoerental aan te passen aan de exacte systeemcurves, elimineren deze aandrijvingen de noodzaak van beperkende mechanische kleppen, waardoor zowel de betrouwbaarheid als de herhaalbaarheid van het proces worden verbeterd.
Hoe een frequentieregelaar werkt: de drie interne fasen
Bij de omzetting van netstroom met vaste frequentie naar uitvoer met instelbare frequentie zijn drie afzonderlijke elektrische subsystemen nodig die in serie in de behuizing van de aandrijving werken. Deze fasen werken opeenvolgend om de elektrische energie gelijk te richten, te filteren en om te keren, waardoor ervoor wordt gezorgd dat de aangesloten motor een zeer gecontroleerde elektrische golfvorm ontvangt.
De gelijkrichterfase
De eerste fase bestaat uit een solid-state gelijkrichtbrug die binnenkomende driefasige wisselspanning van de elektriciteitsleiding accepteert. Met behulp van een reeks krachtige diodes of siliciumgestuurde gelijkrichters zet deze trap de bidirectionele wisselstroom om in unidirectionele gelijkstroom. Dit proces vertegenwoordigt de fundamentele stap van het ontkoppelen van de motor van de netfrequentie.
Het DC-busfilter
De output van de gelijkrichtertrap is een pulserende gelijkspanning die een aanzienlijke elektrische rimpel bevat. De tweede fase maakt gebruik van een enorme reeks zware condensatoren, vaak gecombineerd met inductieve smoorspoelen, om deze fluctuaties glad te strijken. Deze gefilterde tussentrap biedt een schoon, stabiel reservoir van hoogspanningsgelijkstroom voor de laatste conversiefase.
De omvormerfase
De laatste fase maakt gebruik van snelle bipolaire transistors met geïsoleerde poort om de stabiele DC-busspanning terug om te zetten in een AC-golfvorm. Door deze transistors duizenden keren per seconde aan en uit te zetten, creëert de drive een reeks spanningspulsen. Deze techniek, bekend als pulsbreedtemodulatie, synthetiseert een gesimuleerde sinusoïdale stroomgolfvorm met de exacte frequentie en spanning die nodig zijn voor het proces.
Pompdynamiek en bediening met variabele snelheid
Om het nut van hardware voor snelheidsregeling te maximaliseren, moeten ingenieurs de specifieke fysieke wetten evalueren die van toepassing zijn op de aangedreven apparatuur. Centrifugaalpompen, die de overgrote meerderheid van de industriële vloeistofdistributiesystemen vormen, werken volgens een specifieke reeks fysische principes die bekend staan als de affiniteitswetten. Deze wiskundige relaties bepalen hoe veranderingen in de assnelheid het debiet, de persdruk en het remvermogen beïnvloeden.
Volgens deze principes verandert de vloeistofstroomsnelheid in directe, lineaire verhouding tot een verandering in de assnelheid. De door de pomp ontwikkelde afvoerdruk of opvoerhoogte verandert echter evenredig met het kwadraat van de snelheidsverandering. Het meest kritische is dat het door de motor verbruikte elektrische vermogen verandert in verhouding tot de derde macht van de snelheidsverandering. Deze kubieke relatie vormt de wiskundige basis voor de uitzonderlijke energiebesparende mogelijkheden die worden gerealiseerd door moderne motorsnelheidsregelingen.
Bij gebruik van VFD-snelheidsregeling voor industriële pompen levert zelfs een kleine verlaging van de bedrijfssnelheid een onevenredig grote vermindering van het stroomverbruik op. Als u bijvoorbeeld het toerental van een pompmotor met twintig procent verlaagt, resulteert dit in een theoretische reductie van de vermogensbehoefte van bijna vijftig procent. Dit maakt variabele snelheidsregeling oneindig superieur aan mechanische smoring, waarbij de motor het volle vermogen blijft trekken terwijl hij vecht tegen een gesloten klep, waardoor energie wordt verspild in de vorm van warmte en wrijving in het pomphuis.
Kwantificeerbare voordelen van het implementeren van VFD's in pompinfrastructuur
Het integreren van moderne vermogenselektronica in de infrastructuur voor vloeistofbehandeling biedt uitgebreide operationele voordelen die veel verder gaan dan alleen maar energiebesparing. Deze voordelen zijn rechtstreeks van invloed op de betrouwbaarheid van de installatie, onderhoudsbudgetten en procesprecisie.
- Aanzienlijke energiebesparingen: Door het elektriciteitsverbruik af te stemmen op de realtime procesvraag, elimineren faciliteiten de energieverspilling die inherent is aan bypass-systemen en smorende regelkleppen.
- Softstartmogelijkheden: De elektronische regeling elimineert een hoge inschakelstroom tijdens het accelereren van de motor, waardoor plaatselijke spanningsdalingen worden voorkomen en mechanische schokken over de gehele aandrijflijn worden verminderd.
- Nauwkeurige procesregeling: Dankzij de feedbackintegratie met gesloten lus kan de aandrijving de snelheid dynamisch aanpassen op basis van druk-, temperatuur- of flowtransmitters, waardoor het algehele proces wordt gestabiliseerd.
- Verlengde mechanische levensduur: Het werken op lagere snelheden vermindert de slijtage van pompwaaiers, mechanische asafdichtingen en interne lagers, waardoor de gemiddelde tijd tussen storingen wordt verlengd.
- Eliminatie van waterslag: Geprogrammeerde acceleratie- en deceleratiehellingen voorkomen plotselinge snelheidsveranderingen binnen pijpleidingsystemen, waardoor catastrofale drukstoten worden voorkomen.
De onderstaande tabel belicht de operationele verschillen tussen traditionele pompsystemen met vast toerental en gemoderniseerde installaties met variabele frequentieaandrijvingen met betrekking tot kritische technische parameters.
| Operationele parameter | Vaste snelheid met smoorklep | Aandrijvingsregeling met variabele frequentie |
|---|---|---|
| Energieverbruik van motoren | Blijft hoog, ongeacht de werkelijke vloeistofstroomvereisten | Schaalt kubusvormig met reducties van het motortoerental |
| Huidige inschakelstroom starten | Tot zes tot acht keer de normale stroom bij volledige belasting | Gecontroleerde acceleratie; overschrijdt nooit de vollastwaarde |
| Mechanische spanning op afdichtingen | Hoog door tegendruk en constante topsnelheid | Geminimaliseerd door lagere assnelheden en lage trillingen |
| Systeemdrukbeheer | Gereguleerd via mechanische beperking; gevoelig voor plotselinge pieken | Soepel onderhouden via elektronische feedbackloops |
| Systeemvermogensfactor | Degradeert aanzienlijk onder verminderde mechanische belasting | Over het gehele operationele bereik op een hoog niveau gehouden |
Koppelclassificatie en alternatieve industriële toepassingen
Belastingen van industriële machines worden over het algemeen onderverdeeld in twee hoofdtypen op basis van hun koppelvereisten: variabel koppel en constant koppel. Centrifugaalpompen en ventilatoren vertegenwoordigen variabele koppelbelastingen, waarbij het vereiste koppel toeneemt met het kwadraat van de snelheid. Daarentegen vereisen verdringerpompen, transportsystemen, zuigermixers en compressoren een identiek koppel, ongeacht de bedrijfssnelheid.
Het implementeren van VFD-toepassingen met constant koppel vereist specifieke technische specificaties vergeleken met standaard centrifugaalpompinstallaties. Voor constante koppelbelastingen moet de frequentieregelaar een consistente stroomuitvoer leveren over het gehele frequentiebereik om ervoor te zorgen dat de motor de weerstand bij lage snelheden kan overwinnen zonder oververhitting. Zware industriële mixers of verdringerpompen vertrouwen op deze gespecialiseerde instellingen om vloeistoffen met een hoge viscositeit te verwerken zonder af te slaan tijdens cycli met lage snelheid.
Op dezelfde manier vertegenwoordigt een compressor met variabele frequentieaandrijving een andere veel voorkomende toepassing met constant koppel die overal in industriële productiefabrieken wordt aangetroffen. Luchtcompressoren worden tijdens een productiedienst geconfronteerd met snel veranderende luchtbehoeften. Door gebruik te maken van een frequentieregelaar kan de compressor zijn rotatiesnelheid moduleren om een perfect stabiele systeemluchtdruk te handhaven, waardoor de zeer inefficiënte start-stopcycli of het continu onbelast stationair draaien, typisch voor standaard compressorregelschema's, worden geëlimineerd.
Mechanische aandrijfsynergie: koppeling van VFD's met hoogefficiënte tandwieloverbrenging
Terwijl elektronische snelheidsregeling de elektrische input naar een motor optimaliseert, moet het mechanische transmissiesysteem dat verantwoordelijk is voor het leveren van dat vermogen aan de aangedreven apparatuur eveneens worden geoptimaliseerd. Veelgevraagde industriële systemen vereisen robuuste mechanische componenten die variabele rotatiesnelheden, omkerende belastingen en hoge koppelprofielen aankunnen zonder de algehele systeemefficiëntie in gevaar te brengen.

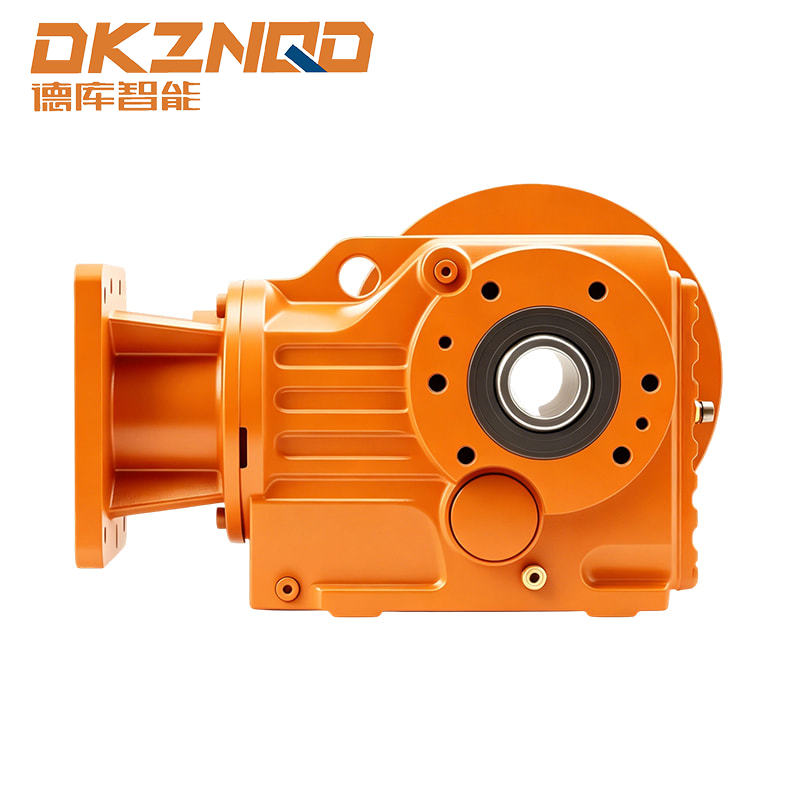

De onderstaande afbeelding illustreert een typische, krachtige industriële motorreductorconfiguratie die is ontworpen om veeleisende variabele snelheidsprofielen aan te kunnen en de mechanische efficiëntie te behouden in zware bedrijfsomstandigheden.
Wanneer een motor vertraagt onder elektronische snelheidsregeling, vertraagt ook de interne koelventilator, wat kan leiden tot warmteontwikkeling als de motor gedurende langere perioden met een hoog koppel draait. Door gebruik te maken van een zeer efficiënte kegeltandwielreductiemotor kan de motor binnen zijn optimale toerentalbereik werken, terwijl de noodzakelijke mechanische snelheidsreductie op de uitgaande as wordt geboden. Deze synergie beschermt elektrische componenten tegen thermische degradatie en levert tegelijkertijd maximale mechanische betrouwbaarheid aan het algehele fabrieksproces.
Energiebesparing berekenen met VFD-aandrijvingen: een realistisch scenario
Om de kapitaalinvestering die nodig is om elektronische snelheidsregelsystemen in te zetten volledig te rechtvaardigen, moeten fabrieksengineeringteams de financiële gevolgen op de lange termijn evalueren. De financiële levensvatbaarheid van deze installaties wordt duidelijk als we kijken naar energiebesparing met VFD-aandrijvingen over een langere operationele tijdlijn.
Denk aan een industriële koelwaterpomp, aangedreven door een inductiemotor van negentig kilowatt, die het hele jaar door continu draait. In een standaardinstallatie waarbij gebruik wordt gemaakt van een mechanische smoorklep, onttrekt de motor continu ongeveer tweeënnegentig kilowatt aan elektrisch vermogen uit het elektriciteitsnet om systeemwrijving en smoorbeperkingen te overwinnen. Bij standaard industriële nutstarieven vertegenwoordigt de continue werking van dit ongemoduleerde bedrijfsmiddel aanzienlijke operationele kosten.
Als het systeem achteraf wordt uitgerust met een elektronische snelheidsaandrijving en het gemiddeld benodigde debiet gedurende de helft van het bedrijfsjaar daalt tot tachtig procent van de maximale capaciteit, daalt de vermogensbehoefte aanzienlijk. Volgens de affiniteitswetten van centrifugaalpompen vermindert het werken met een snelheid van tachtig procent het vereiste elektrische vermogen tot ongeveer zevenenveertig procent van het maximale vermogen. De volgende analytische tabel toont het jaarlijkse energieverbruik en de financiële implicaties van deze snelheidsreductiestrategie.
| Operationele statistiek per jaar | Traditioneel gasklepsysteem | Variabel snelheidsgestuurd systeem |
|---|---|---|
| Operationele periode met hoog debiet (100% snelheid) | 4380 uur bij 92 kW | 4380 uur bij 93 kW (inclusief aandrijfverlies) |
| Operationele periode met laag debiet (80% snelheid) | 4380 uur bij 92 kW | 4380 uur bij 44 kW |
| Totaal jaarlijks verbruikte elektrische energie | 805920 Kilowattuur | 600060 kilowattuur |
| Netto energiebesparingen gerealiseerd | Basisreferentiewaarde | 205860 kilowattuur jaarlijks bespaard |
| Verlaging van de bedrijfskosten | 0% reductie | Ongeveer 25% reductie in energiekosten |
Dit berekende scenario benadrukt de financiële voordelen die worden gerealiseerd bij het toepassen van snelheidsmodulatie op vloeistofbehandelingsprocessen. Naast directe elektrische besparingen verlengt de vermindering van het aantal bedrijfsuren van het systeem bij maximale druk de levensduur van mechanische componenten, verlaagt de onderhoudskosten van de faciliteiten en minimaliseert ongeplande productie-uitval.
Veelgestelde vragen over frequentieregelaars
Vraag 1: Kan elke standaard industriële AC-inductiemotor worden gebruikt met een frequentieregelaar?
De meeste moderne driefasige AC-inductiemotoren kunnen werken met een elektronische snelheidsregeling. Oudere motoren of motoren die zonder adequate isolatie zijn ontworpen, kunnen echter te maken krijgen met verslechtering van de isolatie als gevolg van de snelle spanningspieken die worden gegenereerd door het schakelen van pulsbreedtemodulatie. Voor optimale betrouwbaarheid moeten motoren voldoen aan de standaard industriespecificaties voor prestaties van de omvormer, waarbij wordt gewaarborgd dat isolatie tegen hoge temperaturen en passende lagerbescherming in het ontwerp zijn geïntegreerd.
Vraag 2: Wat is de minimale snelheid waarop een industriële pomp veilig kan draaien met behulp van een VFD?
Het minimale bedrijfstoerental is volledig afhankelijk van het ontwerp van de pomp en de motorkoelingsmethode. Centrifugaalpompen mogen in het algemeen niet lager draaien dan de snelheid die nodig is om de statische systeemkopdruk te overwinnen, omdat werking onder dit punt resulteert in een nulstroomconditie die de pomp kan oververhitten. Vanuit motorperspectief verliezen standaard, volledig gesloten, ventilatorgekoelde motoren koelefficiëntie bij lage snelheden. Als continu bedrijf op lage snelheid vereist is, moet een extra koelventilator met constant toerental of een hoogefficiënte tandwielreductor worden gebruikt.
Vraag 3: Welke invloed hebben frequentieregelaars op de totale arbeidsfactor van een industriële installatie?
Standaard AC-inductiemotoren zorgen ervoor dat de arbeidsfactor aanzienlijk verslechtert wanneer ze onder hun nominale mechanische belasting werken. Wanneer een elektronische snelheidsaandrijving is geïnstalleerd, behoudt de diodegelijkrichterbrug aan de ingangszijde een hoge verplaatsingsvermogensfactor, doorgaans boven de vijfennegentig procent, over het gehele snelheids- en belastingsbereik. Deze hoge prestaties beschermen industriële faciliteiten tegen de boetes van nutsbedrijven die gepaard gaan met activiteiten met een lage arbeidsfactor.
Vraag 4: Wat is het belangrijkste operationele onderscheid tussen een softstarter en een VFD?
Een softstarter wordt uitsluitend gebruikt om de motorstroom en het koppel te regelen tijdens de initiële opstartfase, waardoor mechanische schokken worden verminderd door de spanning geleidelijk op te voeren voordat deze op de standaard netsnelheid wordt vergrendeld. Een frequentieregelaar biedt exact hetzelfde softstartvermogen, maar behoudt de volledige controle over het motortoerental en koppel gedurende de gehele operationele cyclus, waardoor continue aanpassing tijdens de productie mogelijk is.
