NEMA-framenummeringslogica begrijpen
Een NEMA-framenummer is geen marketinglabel. Het is een gecodeerde verwijzing naar de fysieke montagegeometrie, voornamelijk de ashoogte, waarmee een onderhoudsmonteur motoren van fabrikant kan wisselen zonder een basisplaat opnieuw te hoeven tekenen. Zodra de nummeringslogica wordt begrepen, kan an Kadermaattabel elektrische motor ziet er niet meer uit als een muur van cijfers en begint te werken als een opzoektabel voor echte afmetingen.
De kernregel is eenvoudig: deel de eerste twee cijfers van het framenummer door vier, en het resultaat is de hartlijnhoogte van de as boven de basis, gemeten in inches. Een 143T-frame heeft dus een schachthoogte van 3,5 inch, en een 256T-frame heeft een schachthoogte van 6,25 inch. Deze ene relatie is de ruggengraat van iedereen framegroottes van nema-motoren tabel gepubliceerd door zowel normalisatie-instellingen als apparatuurintegrators.
- Eerste twee cijfers: schachthoogte gedeeld door 4, in inches
- Derde cijfer: gecodeerde verwijzing naar de afstand tussen montagevoeten (framelengte)
- Letterachtervoegsel: montageconfiguratie, zoals T voor gestandaardiseerde asafmetingen of C voor kortgekoppelde vlakmontage
Frames met dezelfde eerste twee cijfers, zoals 143T en 145T, hebben identieke ashoogtes maar een verschillende voetafstand. Daarom moet een drop-in vervangingsmotor overeenkomen met de volledige frame-aanduiding, en niet alleen met de leidende cijfers.
Historisch gezien evolueerde de framenummering door verschillende herzieningen voordat de T-frame-standaard dominant werd. Oudere U-frames en eerdere niet-gestandaardiseerde ontwerpen gebruikten verschillende proportionele regels. Daarom kan een technicus die een motor trekt uit apparatuur die tientallen jaren geleden is geïnstalleerd, een framenummer vinden dat helemaal niet de logica van delen door vier volgt. Bij het vervangen van oudere motoren is het de moeite waard om de datum op het typeplaatje te controleren en naar een gearchiveerde frametabel te verwijzen, in plaats van aan te nemen dat de huidige T-frameregel met terugwerkende kracht van toepassing is.
De praktische waarde van dit nummeringssysteem komt het duidelijkst naar voren tijdens noodvervangingen. Een onderhoudsteam dat te maken krijgt met een ongeplande motorstoring op een productielijn, heeft geen tijd om nieuw montagemateriaal te ontwerpen. De frameaanduiding van het naamplaatje lezen en deze vergelijken met een gepubliceerd exemplaar Nema motorgroottes Met referentie kan het team binnen enkele minuten bevestigen of een reserveonderdeel in voorraad of een bestelling van een leverancier op dezelfde dag fysiek past in de bestaande basis-, koppelings- en leidingroutes.
Tabel met standaard NEMA-motorframeafmetingen en -afmetingen
De onderstaande tabel geeft een overzicht van de vaak gespecificeerde frames voor kleine en middelgrote industriële motoren. Afmetingen zijn geschatte nominale waarden in inches, consistent met gepubliceerde NEMAMG1-tabellen, en zijn bedoeld voor voorbereidende lay-outwerkzaamheden in plaats van voor definitieve goedkeuring van de tekeningen.
| Frame | Schachthoogte (D) | Asdiameter (U) | Basis tot midden (D) | Voetlengte (2E) | Typisch HP-bereik |
|---|---|---|---|---|---|
| 48 | 3,00 inch | 0,500 inch | 3,00 inch | 3,75 inch | 1/4 tot 3/4 |
| 56 | 3,50 inch | 0,625 inch | 3,50 inch | 4,50 inch | 1/3 tot 3 |
| 143T | 3,50 inch | 0,875 inch | 3,50 inch | 5,50 inch | 1 tot 1,5 |
| 145T | 3,50 inch | 0,875 inch | 3,50 inch | 6,50 inch | 1,5 tot 3 |
| 182T | 4,50 inch | 1,125 inch | 4,50 inch | 7,50 inch | 3 tot 5 |
| 184T | 4,50 inch | 1,125 inch | 4,50 inch | 8,50 inch | 5 tot 7,5 |
| 213T | 5,25 inch | 1.375 inchch | 5,25 inch | 9,50 inch | 7,5 tot 10 |
| 215T | 5,25 inch | 1.375 inchch | 5,25 inch | 11.00 uur | 10 tot 15 |
| 254T | 6,25 inch | 1.625 inchch | 6,25 inch | 12,50 inch | 15 tot 20 |
| 256T | 6,25 inch | 1.625 inchch | 6,25 inch | 14,50 inch | 20 tot 25 |
Dit lezen Maattabel motorframe correct betekent dat de ashoogte en asdiameter in vaste stappen worden geschaald, zodat een faciliteit die standaardiseert op een handvol framefamilies koppelings- en spiebaanvereisten kan voorspellen voordat er zelfs maar een vervangende motor arriveert.
Voetlengte, hierboven vermeld als de 2E-afmeting, is vaak de waarde die een anderszins eenvoudige vervanging teweegbrengt. Twee motoren met een identieke ashoogte, zoals de 143T en de 145T, worden vastgeschroefd op bases met verschillende voetgatafstanden. Een technicus die alleen de ashoogte controleert voordat hij een reserveonderdeel bestelt, kan eindigen met een motor die niet past in de bestaande sleuven in de grondplaat. Door een gedrukt exemplaar van de tabel met volledige afmetingen bij de onderdelenbak te bewaren, in plaats van te vertrouwen op het geheugen van de leidende cijfers, wordt deze herhalingsfout vermeden.
De in de tabel weergegeven vermogensbereiken zijn typisch en niet absoluut. Motorontwerpers kunnen een bepaald frame naar de bovenkant van het pk-bereik duwen met behulp van verbeterde wikkelmaterialen of lamineringsstapels met een hoger rendement, dus het is gebruikelijk om twee motoren in hetzelfde frame te zien, gescheiden door een merkbaar verschil in nominaal vermogen. Wanneer koppel, en niet alleen paardenkracht, de beperkende factor is voor een toepassing, geeft het controleren van het koppel op het typeplaatje naast de frameafmetingen een completer beeld dan alleen paardenkracht.
De afmeting van de basis tot het midden, aangegeven als D in de meeste tabellen, is van belang voor de verticale speling in krappe installaties, zoals ondergrondse pompstations of gesloten apparatuurskids. Door deze afmeting te bevestigen voordat u bestelt, voorkomt u een situatie waarin een correct geframede motor fysiek een obstakel boven het hoofd niet kan verwijderen zodra deze op zijn plaats is vastgeschroefd.
NEMA C-Face motormontagetypen uitgelegd
Het C-achtervoegsel identificeert een motor die is gebouwd voor kortgekoppelde, op het oppervlak gemonteerde installatie, meestal gecombineerd met pompen, versnellingsbakken en ventilatoren waarbij de aangedreven apparatuur rechtstreeks aan de voorzijde van de motor wordt vastgeschroefd in plaats van te worden aangesloten via een flexibele koppeling en afzonderlijke lagersteun.
56C Afmetingen framemotor
De Afmetingen framemotor 56c De aanduiding is een van de meest gespecificeerde kleine C-vlakafmetingen, omdat deze een breed bereik van fractionele en lage integrale pk's bestrijkt, terwijl een compacte boutcirkel behouden blijft. Een typische 56C-motor gebruikt een boutcirkeldiameter van 4,5 inch met vier montagegaten met schroefdraad en een tapregisterdiameter van 3,375 inch, waardoor nauwkeurige concentrische uitlijning met de bijpassende pomp of het verloopstuk mogelijk is.
184TC-framemotor
Stijgend in pk's, de 184tc framemotor combineert de 184T ashoogte en voetpatroon met een grotere 8,5 inch boutcirkel en 6,625 inch tapregister, bijpassende middelgrote versnellingsbakingangsflenzen die worden gebruikt in transportbandaandrijvingen, mixers en roerwerksystemen.
Een praktische opmerking: TC-frames behouden standaard T-framevoeten naast de frontmontage, zodat dezelfde motor vaak kan worden geïnstalleerd als een op de voet gemonteerde eenheid of met de voorkant naar voren vastgeschroefd aan aangedreven apparatuur, afhankelijk van de basis die al op zijn plaats zit.
Naast de C-face-familie bestaan er ook D-face- en P-base-varianten voor toepassingen waarbij de aangedreven apparatuur een flensmontage nodig heeft zonder dat een asverlenging voorbij een vast register uitsteekt, of waar een geprojecteerd basispatroon vereist is voor bepaalde pompconfiguraties. Deze worden minder vaak gespecificeerd bij algemeen industrieel werk, maar komen vaak voor bij vloeistofbehandelings- en verticale turbinepomppakketten, waar de axiale uitlijningstolerantie kleiner is dan typische op de voet gemonteerde installaties toestaan.
Het is de moeite waard om de pasvorm van het spiegat te benadrukken, omdat deze meer mechanisch werk doet dan de boutcirkel zelf. Het register centreert de motoras precies op de ingangsboring van de aangedreven apparatuur, terwijl de boutcirkel het geheel pas vastzet zodra de uitlijning al tot stand is gebracht. Een register met overmatige speling, zelfs een paar duizendsten van een inch, kan voldoende radiale slingering introduceren om de levensduur van de koppeling of afdichting op een kortgekoppelde pomp te verkorten. Daarom hanteren fabrikanten nauwere toleranties op de registerdiameter dan op de meeste andere frameafmetingen.
Het C-Face-montagepatroon visualiseren
De diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Metrische versus NEMA-motorframes: belangrijkste verschillen
Apparatuur voor de inkoop van faciliteiten op internationaal niveau moet vaak NEMA-frames vergelijken met IEC-metrische frames. De twee systemen zijn gebouwd op verschillende basiseenheden en zijn niet direct uitwisselbaar zonder een adapter of een volledig nieuw ontwerp van de basisplaat.
| Kenmerkend | NEMA-frame | IEC-metrisch frame |
|---|---|---|
| Maateenheid | Inch | Millimeters |
| Basis schachthoogte | Framenummer gedeeld door 4 | Het framenummer is direct gelijk aan de schachthoogte |
| Boutpatroon standaard | NEMA MG 1 | IEC 60072 |
| Gemeenschappelijke schachtafwerking | Op inch gebaseerde spiebanen | Metrische spiebanen |
| Typisch gebruiksgebied | Noord-Amerika | Europa, Azië, de meeste exportmarkten |
Een veelvoorkomend punt van verwarring is dat sommige IEC-framenummers numeriek dicht bij NEMA-equivalenten lijken, zoals een 132M metrisch frame dat in de buurt van een 145T NEMA-frame in pk-bereik zit, maar de werkelijke ashoogte, boutpatroon en spiebaan zijn allemaal verschillend, dus het onderling verzenden van onderdelen tussen de twee systemen zonder geverifieerde tekeningen is een veelvoorkomende oorzaak van mislukte installaties.
Het spiebaanprofiel is een ander gebied waar de twee systemen uiteenlopen op manieren die gemakkelijk over het hoofd worden gezien. NEMA-schachten gebruiken doorgaans een vierkante of rechthoekige sleutel die is afgestemd op fractionele inch-normen, terwijl IEC-schachten metrische sleutelkolven gebruiken in hele millimeters met een andere diepte-breedteverhouding. Een koppelingsnaaf die voor het ene systeem is geboord en gespied, zal zelden een as van het andere accepteren zonder bewerking, zelfs als de ruwe asdiameter in beide systemen dichtbij ligt.
Inkoopteams die met beide standaarden werken, profiteren van het bijhouden van een eenvoudig referentieblad met het framenummer, de ashoogte, de asdiameter en de spiebaanafmetingen naast elkaar voor beide systemen, in plaats van te vertrouwen op het aantal pk's als het primaire matchingcriterium. Paardenkracht is het minst betrouwbare veld voor kruisverwijzingen, omdat de efficiëntieklasse, de werkcyclus en de omgevingstemperatuur allemaal de paardenkracht verschuiven die een bepaald frame kan leveren, onafhankelijk van de fysieke montageafmetingen.
Overwegingen bij het industriële motoruitwisselingsschema
Een uitwisselingsschema voor industriële motoren is alleen nuttig als het meer omvat dan het framenummer. Voordat u twee motoren als uitwisselbaar beschouwt, moet u de volgende secundaire factoren verifiëren, aangezien het matchen van de framegrootte alleen geen goede pasvorm garandeert.
- Aslengte en spiebaanbreedte, aangezien twee motoren die een framenummer delen nog steeds met verschillende bruikbare aslengtes kunnen worden geleverd
- Locatie en oriëntatie van de kabeldoos ten opzichte van de montagevoeten
- Lagertype, vooral wanneer de aangedreven belasting een zijdelingse of stuwkracht veroorzaakt die groter is dan de standaard kogellagerclassificaties
- Behuizingstype, aangezien een open, druipwaterdichte motor en een volledig gesloten, door een ventilator gekoelde motor in hetzelfde frame verschillende totale lengtes en koelluchtstroomvereisten hebben
- Gatenpatroon voor montagevoet, dat enigszins kan variëren tussen motoren die zijn gebouwd volgens oudere en nieuwere revisies van dezelfde standaard
De duty-cycle-classificatie verdient een eigen vermelding op elke uitwisselingschecklist. Een motor die is gestempeld voor continu gebruik en een motor die is gestempeld voor intermitterend gebruik kan een identiek frame delen, maar de eenheid voor intermitterend gebruik zal oververhit raken als deze in een continue toepassing wordt gedrukt, ongeacht hoe goed de mechanische pasvorm overeenkomt. Beslissingen over verwisseling puur gebaseerd op de framegeometrie, zonder de inschakelduur en isolatieklasse op het typeplaatje te controleren, zijn een veelvoorkomende bron van vroegtijdig falen van de wikkelingen na een overigens succesvolle fysieke installatie.
Spannings- en frequentiecompatibiliteit ronden de niet-dimensionale controles af die bij elke framevergelijking horen. Twee motoren kunnen een identieke frameaanduiding delen terwijl ze worden gewikkeld voor verschillende spanningsklassen of lijnfrequenties, dus een uitwisselingsschema dat wordt gebruikt voor aanschaf moet altijd de gegevens van het elektrische typeplaatje vermelden naast de mechanische framegegevens, en niet als een afzonderlijke opzoekstap die later in het proces wordt uitgevoerd.
Wanneer een motor wordt gekoppeld aan een tandwielreductor, strekt de framecompatibiliteit zich ook uit tot de ingang van de reductor. Voor kortgekoppelde aandrijflijnen moet een correct geframede motor worden afgestemd op een eenheid zoals de F-serie spiraalvormige motorreductor met parallelle as vereist dat vóór de eindmontage wordt bevestigd dat de ingangsflens van het verloopstuk, de asdiameter en de draairichting allemaal op één lijn liggen met het geselecteerde motorframe.
Framegrootte selecteren voor koppeling van motorreductor en reductor
Frameselectie wordt ingewikkelder zodra een verloopstuk de aandrijflijn binnenkomt, omdat de invoergeometrie van het verloopstuk, en niet alleen de motoras, bepaalt of een bepaald frame fysiek zal worden vastgeschroefd. Spiraalvormige ontwerpen met parallelle assen zijn een veel voorkomende keuze waarbij een compacte inline-voetafdruk en hoge efficiëntie bij gematigde reductieverhoudingen prioriteiten zijn.

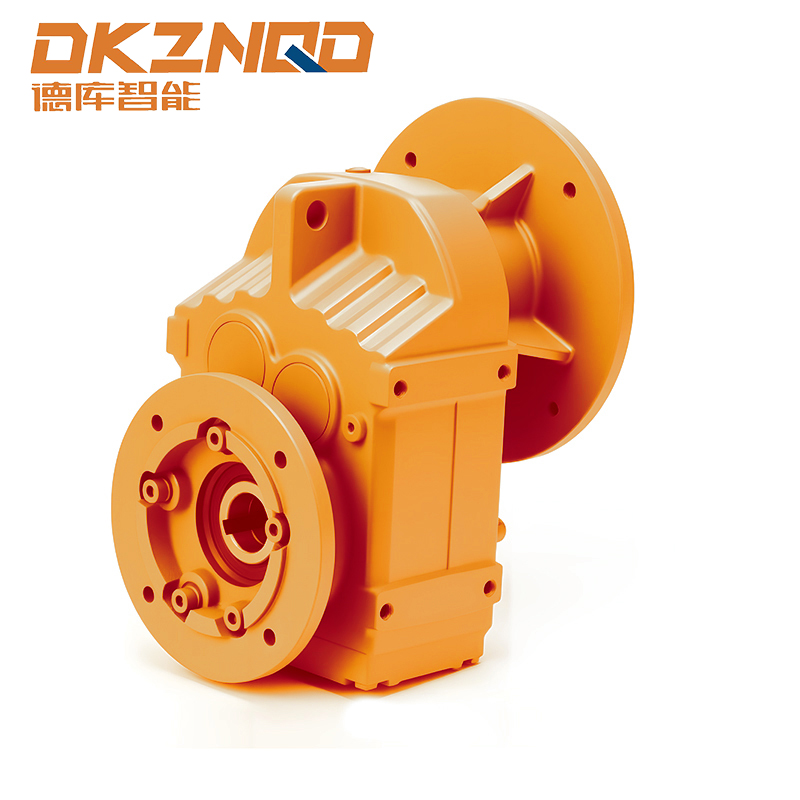

A spiraalvormige motorreductor met parallelle as Bij de montage wordt doorgaans een NEMA- of IEC-framemotor rechtstreeks op een spiraalvormige tandwieltrap geïntegreerd, dus de montage-interface, asdiameter en rotatierichting moeten allemaal worden gecontroleerd aan de hand van het invoerspecificatieblad van het verloopstuk voordat u bestelt, in plaats van alleen op basis van het framenummer te veronderstellen.
Faciliteiten die standaardiseren op één enkele reductorfamilie over meerdere productielijnen, vinden het vaak gemakkelijker om eerst de motorframegrootte vast te stellen en vervolgens de inputoptie voor de reducer te selecteren die overeenkomt, in plaats van in de omgekeerde volgorde te werken.
Uitgangskoppel en servicefactor zijn de twee cijfers die het meest waarschijnlijk over het hoofd worden gezien als een motorreductor uitsluitend op basis van de motorframegrootte wordt gespecificeerd. Een correct geframede motor die is vastgeschroefd aan een te klein reductiemiddel zal nog steeds draaien, maar de tandwieltrap van het reductiemiddel kan voortijdig slijten onder aanhoudende belasting, vooral bij toepassingen met veelvuldig starten, schokbelasting of langdurig gebruik nabij de bovenkant van de nominale koppelband. Het beoordelen van de servicefactor van de reductor aan de hand van de werkelijke werkcyclus van de aangedreven apparatuur, in plaats van alleen aan de hand van het nominale vermogen, is de betrouwbaardere maatbenadering.
De montagerichting heeft ook invloed op de selectie van de motorreductor, op een manier die niet kan worden weergegeven in een framediagram met alleen een motor. Een spiraalvormige eenheid met parallelle as bedoeld voor horizontale montage kan een ander vulniveau voor smeermiddel vereisen, of een aangepaste ontluchtingslocatie, als dezelfde behuizing in plaats daarvan verticaal wordt gemonteerd. Door de beoogde montagerichting te bevestigen met het specificatieblad van het verloopstuk voordat u de selectie van het motorframe voltooit, vermijdt u kostbare aanpassingen ter plaatse na installatie.
Behuizingstype en het effect ervan op frameselectie
Het framenummer bepaalt de montagegeometrie, maar het behuizingstype bepaalt de algehele fysieke omhulling en het koelgedrag, en deze twee worden tijdens de specificatie vaak door elkaar gehaald. Een open, druipwaterdichte motor en een volledig gesloten, door een ventilator gekoelde motor gebouwd op dezelfde frameaanduiding zullen nog steeds dezelfde ashoogte, boutpatroon en voetafstand delen, maar toch verschillen in totale lengte, externe diameter van de ventilatormantel en vereisten voor luchtstroomvrijheid.
Open druipwaterdichte behuizingen
Open, druipwaterdichte ontwerpen zijn voor koeling afhankelijk van omgevingslucht die direct over de wikkelingen wordt gezogen, waardoor de totale motorlengte korter blijft, maar het gebruik wordt beperkt tot relatief schone, droge binnenomgevingen waar stof of vocht uit de lucht zich niet ophoopt in de wikkelholte.
Volledig gesloten, ventilatorgekoelde behuizingen
Volledig gesloten, door een ventilator gekoelde ontwerpen isoleren de wikkelingen van de omringende atmosfeer en vertrouwen op een externe, op de as gemonteerde ventilator en mantel om lucht over geribbelde behuizingsvinnen te bewegen. Dit voegt lengte en soms breedte toe aan de motor ten opzichte van een open, druipwaterdichte eenheid van hetzelfde frame, wat van belang is als de ruimte rond de motor al krap is.
| Behuizingstype | Koelmethode | Typische omgeving | Relatieve lengte |
|---|---|---|---|
| Open druipwaterdicht | Directe omgevingsluchtstroom | Schone, droge binnenruimte | Korter |
| Volledig gesloten, ventilatorgekoeld | Externe ventilator over geribbelde behuizing | Stoffig, vochtig, aangrenzend aan de buitenlucht | Langer |
| Volledig gesloten, niet-geventileerd | Passieve straling en convectie | Lage inschakelduur, vervuilde lucht | gelijk aan TEFC |
Omdat de keuze van de behuizing de totale envelopafmetingen verandert zonder het montageframe zelf te veranderen, is elke inkoopchecklist hieromheen gebouwd standaardafmetingen van het motorframe moet het behuizingstype beschouwen als een verplicht begeleidend veld en niet als een optionele opmerking, vooral bij retrofitprojecten waarbij de vervangende motor in een bestaande apparatuurafscherming of koppelingsafdekking moet passen.
Veel voorkomende fouten bij framegroottes en hoe u deze kunt vermijden
| Fout | Gevolg | Preventie |
|---|---|---|
| Alleen overeenkomen met de eerste twee cijfers | De voetafstand komt niet overeen, de motor kan niet aan de bestaande basis worden vastgeschroefd | Bevestig altijd de volledige frameaanduiding inclusief derde cijfer en achtervoegsel |
| Bij het wisselen wordt het behuizingstype genegeerd | Totale lengte komt niet overeen, interferentie van de kabeldoos | Controleer de behuizingscode naast het framenummer |
| Ervan uitgaande dat IEC- en NEMA-frames onderling uitwisselen | Boutpatroon en asdiameter komen niet overeen | Gebruik conversietabellen van de fabrikant en niet de nabijheid van framenummers |
| Met uitzicht op de aslengte op C-face-units | Onvoldoende ingrijping in de boring van de koppeling of het verloopstuk | Controleer of de bruikbare aslengte overeenkomt met de specificatie van de aangedreven apparatuur |
De meeste framegerelateerde installatiefouten zijn terug te voeren op het vertrouwen op één enkele dimensie. Een grondige controle ten opzichte van het volledige standaardafmetingen van het motorframe plaat, die de as, het boutpatroon en de behuizing samen bedekt, voorkomt de meeste montageproblemen voordat een motor ooit uit de verpakking wordt gehaald.
Veelgestelde vragen
Vraag 1: Hoe schat ik snel de ashoogte in op basis van een NEMA-framenummer?
Deel de eerste twee cijfers van het framenummer door vier. Het resultaat is de hartlijnhoogte van de as in inches boven de montagebasis.
Vraag 2: Wat betekent het T-achtervoegsel bij een NEMA-frameaanduiding?
De T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Vraag 3: Kan een 56C-framemotor worden geïnstalleerd zonder een op het front gemonteerd aangedreven onderdeel?
Ja, veel 56C-motoren zijn voorzien van zowel voetmontagegaten als een frontmontagepatroon, waardoor beide configuraties mogelijk zijn, afhankelijk van de toepassing.
Vraag 4: Is het veilig om een IEC-motor te vervangen door een NEMA-framemotor als het aantal pk's overeenkomt?
Paardenkracht alleen is niet voldoende. Asdiameter, boutpatroon en spiebaannormen verschillen tussen de twee systemen, dus voor een directe vervanging is meestal een adapterplaat of koppelingsverandering vereist.
Vraag 5: Waarom hebben twee motoren met hetzelfde framenummer soms verschillende aslengtes?
Framenormen leggen de hoogte en diameter van de as vast, maar de bruikbare lengte van de asverlenging kan per fabrikant variëren binnen de toegestane tolerantie, dus dit moet altijd worden bevestigd aan de hand van de toepassingstekening.
