Waarom de keuze van een spiraalvormige tandwielmotor de aandrijfefficiëntie op de lange termijn bepaalt
Een productielijn faalt zelden vanwege de motor alleen. Vaker bevindt het zwakke punt zich op het grensvlak tussen de motoras en de versnellingsbak, waar speling, verkeerde uitlijning of een te kleine reductieverhouding stilletjes de doorvoer aantasten. Spiraalvormige tandwielmotoren lossen dit op door de aandrijfmotor en de reductietrap te combineren in één enkele behuizing, waardoor één koppelpunt en één bron van uitlijningsfouten worden geëlimineerd in vergelijking met een afzonderlijke motor- en versnellingsbakopstelling.
De spiraalvormige tandvorm zelf is de reden dat deze units stiller werken en meer belasting per volume-eenheid overbrengen dan ontwerpen met rechte sporen. Omdat de tanden onder een hoek in plaats van langs een rechte lijn in elkaar grijpen, is het contact geleidelijk en verdeeld over een langer pad, waardoor de belasting wordt verdeeld en het impactgeluid dat gepaard gaat met het in- en uitstappen van de tanden wordt verminderd. In dit artikel wordt dieper ingegaan op de mechanische redenering achter deze efficiëntiewinst, hoe speling en montagepositie de prestaties in de echte wereld beïnvloeden, en hoe je een R-serie spiraalvormige reductiemotor , een f-serie spiraalvormige reductiemotor , of een k-serie spiraalvormige reductiemotor naar een specifieke toepassing in plaats van naar een algemene categorie.
Het is op een lopende band belangrijker om deze keuze goed te maken dan op papier, omdat een reductiemotor die technisch in staat is een last aan te kunnen, maar slecht is afgestemd op de montagegeometrie of inschakelduur, over een levensduur van meerdere jaren nog steeds meer energie en onderhoud zal kosten dan een correct gespecificeerde eenheid die tegen een iets hogere prijs vooraf is gekocht. De onderstaande secties zijn georganiseerd rond de beslissingen die daadwerkelijk de resultaten in het veld veranderen, te beginnen met de tandgeometrie zelf en vervolgens de montage, smering en productietolerantie.
Hoe de tandhoek van het spiraalvormige tandwiel de krachtoverbrenging verandert
Bij een recht tandwiel maakt de volledige breedte van een tand tegelijkertijd contact met de bijpassende tand. Die onmiddellijke inschakeling produceert een scherpe mechanische impuls telkens wanneer een nieuw tandpaar in elkaar grijpen, wat de voornaamste bron is van het gejank dat gepaard gaat met oudere versnellingsbakontwerpen. Een spiraalvormig tandwiel snijdt de tanden onder een hoek ten opzichte van de rotatieas, zodat het contact begint bij één rand van de tand en geleidelijk over de breedte van het oppervlak rolt terwijl de tandwielen draaien.
Deze progressieve betrokkenheid heeft drie meetbare effecten op de aandrijflijn van een reductiemotor:
- De belasting wordt op elk moment over meer dan één tandpaar verdeeld, waardoor de piekbelasting op een individuele tand wordt verlaagd en de levensduur bij herhaalde belasting wordt verlengd.
- De geluidsproductie neemt aanzienlijk af, vaak met enkele decibel vergeleken met een gelijkwaardig spoorontwerp met dezelfde belasting, omdat er geen abrupte tand-op-tand-impact is.
- De soepelheid verbetert bij hogere ingangssnelheden, wat van belang is voor toepassingen waarbij de motor gedurende langere perioden in de buurt van het nominale toerental draait.
De afweging is axiale stuwkracht. Omdat de tanden onder een hoek zijn gesneden, genereert het in elkaar grijpen een kracht langs de as van de as naast de radiale en tangentiële krachten die aanwezig zijn in een tandwiel. Behuizingen met spiraalvormige reductiemotoren houden hier rekening mee met druklagers die zijn afgestemd op de specifieke gebruikte spiraalhoek, wat een van de redenen is dat versnellingsbakbehuizingen niet zomaar tussen series kunnen worden gewisseld zonder de lagerwaarde te controleren.
Passend serieontwerp voor toepassingsbelastingsprofiel
Fabrikanten organiseren productlijnen met spiraalvormige reductiemotoren in series, omdat een enkele behuizingsgeometrie niet op efficiënte wijze het volledige bereik kan dekken, van lichte transportaandrijvingen tot zware meng- of breekbelastingen. Elke serie richt zich doorgaans op een koppelbereik, een montagestijl en een reeks verhoudingsstappen, dus het juiste kiezen begint met de inschakelduur in plaats van op de cataloguspagina. Een nuttige startvraag is niet welke serie er op papier het meest capabel uitziet, maar welke asopstelling de omringende apparatuur al dicteert, aangezien het achteraf inbouwen van een frame om een andere asoriëntatie te accepteren meestal veel duurder is dan vanaf het begin iets meer betalen voor de correct geconfigureerde behuizing.

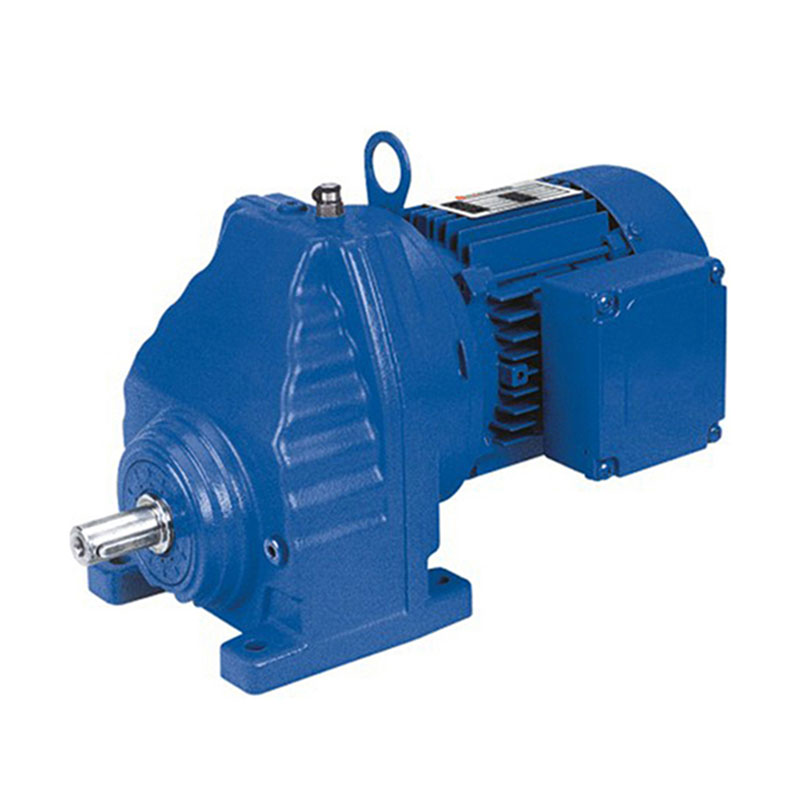

R-serie spiraalvormige reductiemotor
Deze serie is gebouwd rond een compacte coaxiale behuizing en is geschikt voor toepassingen waarbij de uitgaande as in lijn moet liggen met de motoras, zoals verticale transportbanden of roerapparatuur waar de vloerruimte beperkt is. De verhoudingsstappen zijn doorgaans fijner aan de onderkant van het bereik, wat helpt wanneer een proces een nauwkeurige snelheidsafstemming nodig heeft in plaats van een ruw koppel.

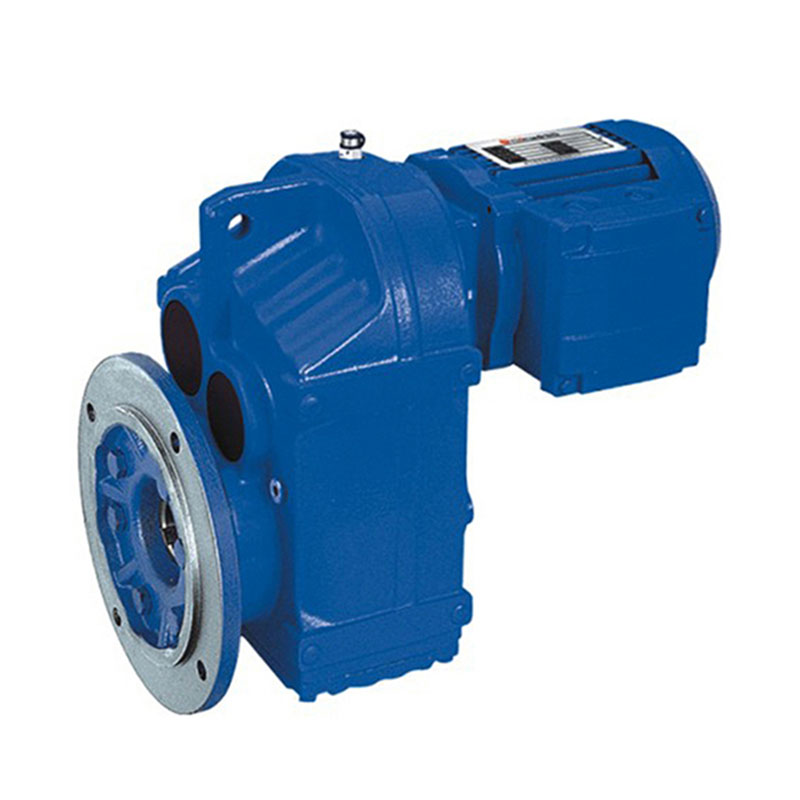

F-serie spiraalvormige reductiemotor
Door de parallelle asindeling die in deze serie wordt gebruikt, blijven de ingaande en uitgaande assen naast elkaar in plaats van in lijn, wat de integratie van riem- of kettingaandrijving vereenvoudigt op apparatuur zoals verpakkingslijnen en materiaalbehandelingssystemen waarbij de uitgaande as op een vaste hoogte boven een frame moet zitten.

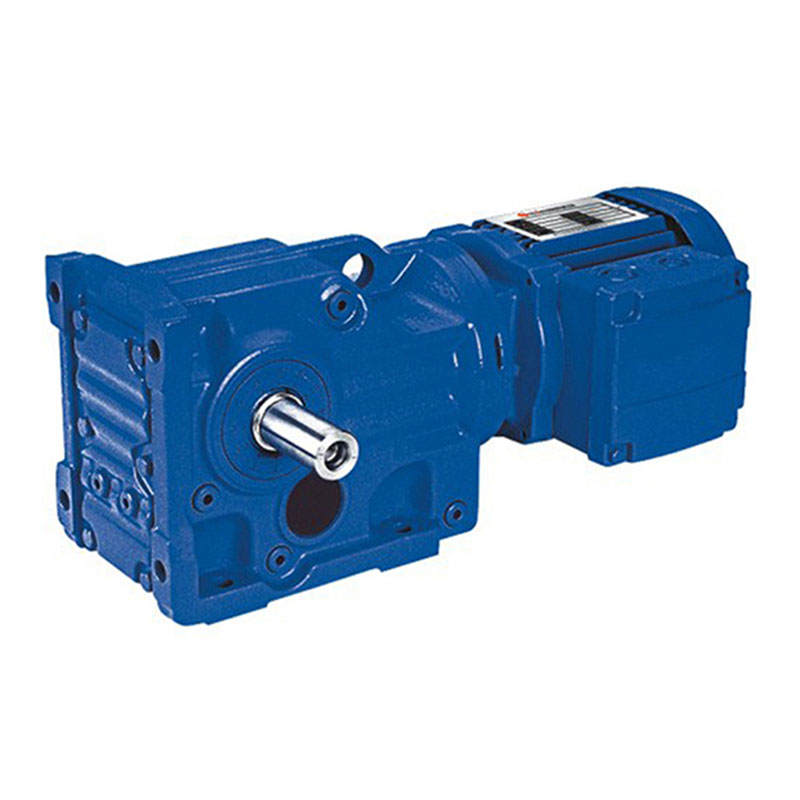

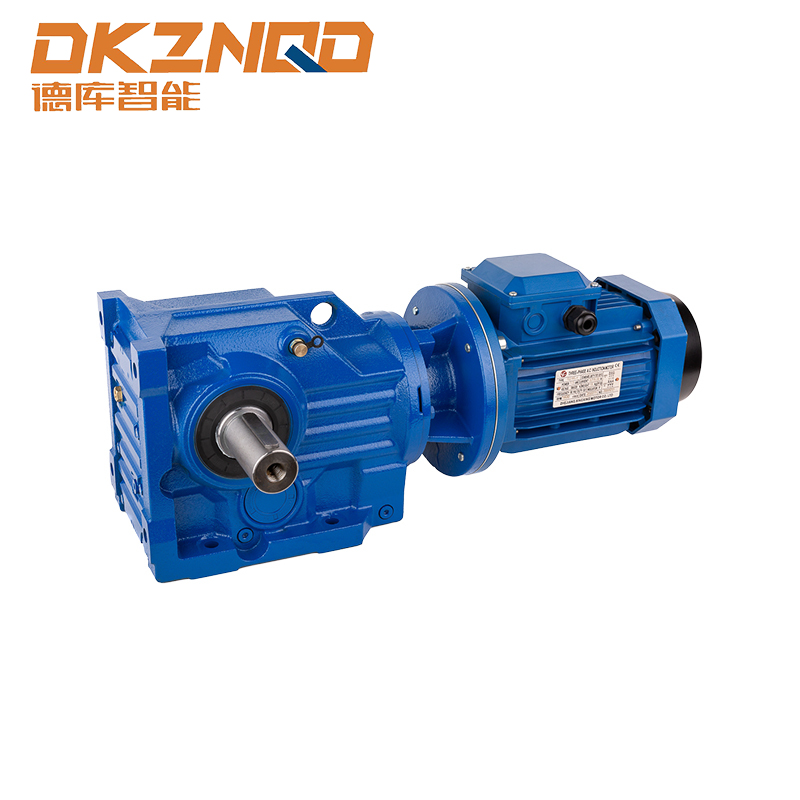

K-serie spiraalvormige reductiemotor
Deze serie combineert spiraalvormige en kegeltandwieltrappen en verandert de richting van de krachtoverbrenging met ongeveer negentig graden binnen één enkele behuizing. Dat maakt het een veel voorkomende keuze voor roerwerken, kranen en installaties waarbij de aandrijving een bocht moet maken zonder een aparte haakse tandwielkast toe te voegen.

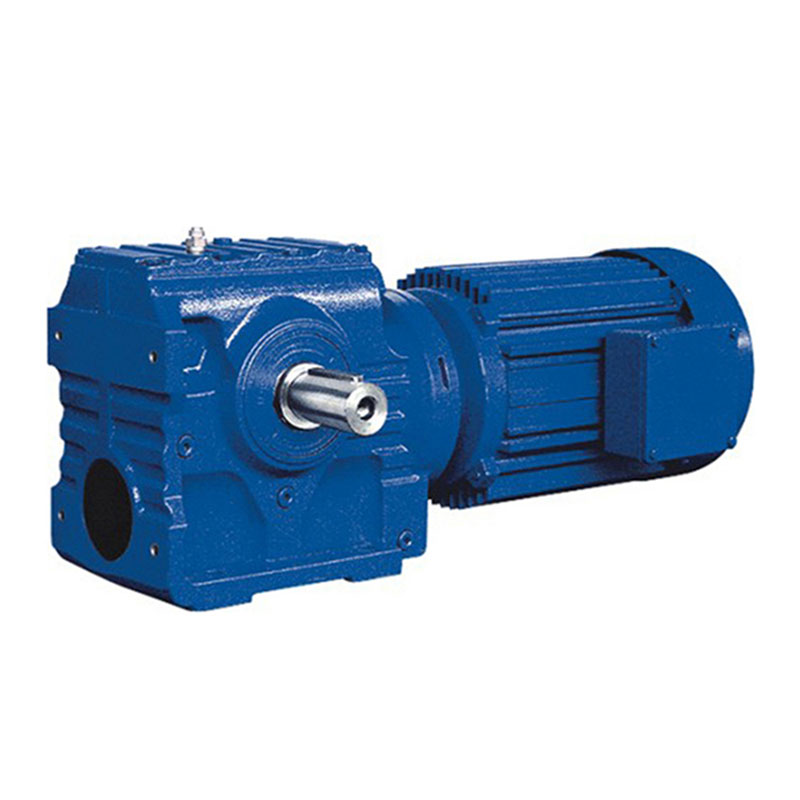

S-serie spiraalvormige reductiemotor
Deze serie combineert een spiraalvormige ingangstrap met een uitgangstrap met wormwiel, die een hogere reductieverhouding van één eenheid oplevert dan een puur spiraalvormig ontwerp, terwijl de voetafdruk van de behuizing relatief klein blijft. Het nadeel is een lagere piekefficiëntie dan een geheel spiraalvormige eenheid, aangezien wormmazen meer glijdend contact met zich meebrengen dan rollend contact.
Vergelijking van structurele en prestatiekenmerken tussen series
De onderstaande tabel vat de praktische verschillen samen die tot een selectiebeslissing zouden moeten leiden. Efficiëntiecijfers vertegenwoordigen typische eentraps spiraalvormige mesh-prestaties en zullen variëren afhankelijk van de verhouding, belasting en smeringsconditie.
| Kenmerkend | Coaxiaal spiraalvormig | Parallelle as spiraalvormig | Spiraalvormige schuine kant | Spiraalvormige worm |
|---|---|---|---|---|
| Schachtopstelling | In de rij | Parallel verschoven | Rechte hoek | Rechte hoek |
| Typische eentrapsefficiëntie | 96 tot 98 procent | 96 tot 98 procent | 94 tot 96 procent | 82 tot 90 procent |
| Meest geschikte belastingstype | Licht tot gemiddeld continu | Middelmatig tot zwaar continu | Middelmatig met richtingsverandering | Licht tot medium, beperkte ruimte |
| Relatieve voetafdruk van woningen | Klein | Middelmatig | Middelmatig | Klein |
| Typische backlash-klasse | Standaard tot gereduceerd | Standaard tot gereduceerd | Standaard | Standaard |
Efficiëntiecijfers worden over de fasen heen samengesteld. Een tweetraps spiraalvormige eenheid met een snelheid van 97 procent per fase levert in totaal grofweg 94 procent op, terwijl een spiraalvormige wormcombinatie van 88 procent in één fase plus een spiraalvormige voorfase van 97 procent in totaal dichter bij de 85 procent komt. Over een bedrijfsjaar met meerdere ploegen vertaalt dit verschil zich rechtstreeks in de elektriciteitskosten. Daarom geven installaties met een hoge inschakelduur de neiging om de voorkeur te geven aan volledig spiraalvormige ontwerpen, zelfs als de wormoptie op een kleinere voetafdruk zou passen.
Montagepositie en het effect ervan op de levensduur van lagers
In de catalogi van reductiemotoren staan verschillende standaard montageposities vermeld, en de verleiding is groot om dit als een puur geometrische keuze te beschouwen. In de praktijk verandert de montagerichting de manier waarop het smeermiddel zich in de behuizing verdeelt en hoe de belasting door de lagers wordt gedragen, wat de levensduur beïnvloedt, zelfs als de koppel- en snelheidswaarden op papier identiek zijn.
Verticale asoriëntaties concentreren meer gewicht op het onderste lager en vereisen voldoende olievolume zodat de tanden van het bovenste tandwiel gesmeerd blijven terwijl de eenheid draait, aangezien spatsmering afhankelijk is van de rotatie die de olie voortdurend naar boven herverdeelt. Wanneer een unit die oorspronkelijk geschikt was voor voetmontage verticaal wordt geïnstalleerd zonder het olievulpeil voor die richting te controleren, kan de bovenste trap ondergesmeerd werken, ook al lijkt het carter vol vanuit een op de voet gemonteerd perspectief. Het doornemen van de montagespecifieke vultabel vóór de installatie, in plaats van aan te nemen dat één enkel oliepeil voor elke richting geldt, is een van de stappen die vaker over het hoofd worden gezien bij de inbedrijfstelling.
Backlash begrijpen en wanneer het er echt toe doet
Speling is de kleine rotatiespeling tussen de bijpassende tanden, opzettelijk ingebouwd zodat de tandwielen niet vastlopen, omdat temperatuurveranderingen ervoor zorgen dat de behuizing en de tandwielen met verschillende snelheden uitzetten. Voor de meeste transport-, meng- en algemene materiaalbehandelingstoepassingen zijn standaard spelingsklassen geschikt en veroorzaken ze geen meetbaar procesprobleem.
Speling wordt een ontwerpprobleem in drie specifieke situaties:
| Toepassingstype | Waarom tegenwerking belangrijk is | Aanbevolen aanpak |
|---|---|---|
| Indexeren of positioneren van schijven | Het spel vertaalt zich elke keer dat de richting omkeert direct in een positiefout | Specificeer de gereduceerde spelingsklasse en controleer dit met een meetklok bij de eindmontage |
| Frequente achteruitrijdplicht | Herhaalde impactbelasting bij richtingsverandering versnelt de tandslijtage | Selecteer een serie die geschikt is voor omkeerbedrijf en verminder het koppel enigszins |
| Gesynchroniseerde lijnen met meerdere motoren | Ongelijke speling tussen eenheden veroorzaakt drift tussen gesynchroniseerde assen | Zorg ervoor dat alle reductiemotoren op de lijn afkomstig zijn van dezelfde spelingsklassespecificatie |
Buiten deze gevallen zorgt het najagen van een lagere spelingsklasse voor extra kosten zonder een overeenkomstig voordeel, aangezien normale continue rotatie in één richting het spel nooit op een manier beïnvloedt die de aangedreven uitrusting beïnvloedt.
Motor-versnellingsbakkoppeling en waar efficiëntie verloren gaat
Zelfs een goed ontworpen versnellingstrap kan een slechte motor-versnellingsbakinterface niet compenseren. Drie factoren bepalen hoeveel van het nominale vermogen van de motor daadwerkelijk de aangedreven belasting bereikt:
- Uitlijning van de as tussen de motorrotor en het ingaande rondsel. Geïntegreerde reductiemotorbehuizingen elimineren deze variabele vrijwel volledig omdat de motor in de fabriek op de behuizing is gemonteerd, in tegenstelling tot een afzonderlijk gekoppelde motor en reductor waarbij velduitlijningstoleranties een variabel verlies toevoegen.
- Lagervoorspanning op de ingaande as, die binnen de tolerantie van de fabrikant moet worden ingesteld. Te weinig voorspanning zorgt ervoor dat de as onder belasting kan bewegen, en te veel verhoogt de wrijvingsverliezen en verkort de levensduur van de lagers.
- Viscositeitsgraad van het smeermiddel ten opzichte van de omgevingstemperatuur. Een smeermiddel dat te stroperig is voor koude startomstandigheden verhoogt de karnverliezen tijdens het opstarten, terwijl een smeermiddel dat te dun is voor hoge omgevingstemperaturen de slijtage van de tandflanken in de loop van de tijd vergroot.
Door de technische gegevens voor een specifieke afgeschuinde eenheid te vergelijken met het daadwerkelijke omgevingstemperatuurbereik van de installatielocatie, in plaats van aan te nemen dat één enkele smeermiddelkwaliteit alle klimaten dekt, wordt een groot deel van de voortijdige lagerstoringen voorkomen die in de veldservicegegevens worden gerapporteerd.
Specificatiechecklist voordat u een bestelling plaatst
Door de volgende punten te bevestigen voordat u een inkooporder afrondt, vermijdt u de meest voorkomende oorzaken van een discrepantie tussen cataloguswaardering en veldprestaties.
- Bevestig het vereiste uitgangskoppel bij de werkelijke bedrijfssnelheid, en niet alleen bij de snelheid op het typeplaatje van de motor, aangezien koppel en snelheid omgekeerd bewegen tijdens een reductiefase.
- Controleer de montagepositie en controleer of de olievulspecificatie overeenkomt met die richting.
- Controleer het omgevingstemperatuurbereik, inclusief eventuele blootstelling in gesloten ruimtes of buiten, aan de hand van de standaard smeermiddelclassificatie.
- Bepaal of de werkcyclus veelvuldig omkeren of starten/stoppen omvat, wat zowel de spelingsklasse als de thermische classificatie beïnvloedt.
- Controleer of het type asuitgang, of het nu gaat om een massieve as, holle as of krimpschijf, overeenkomt met de verbindingsapparatuur.
- Controleer de servicefactor ten opzichte van de werkelijke piekbelasting, inclusief eventuele schokbelasting tijdens het opstarten.
Productieprecisie en het langetermijneffect ervan op geluid en slijtage
Twee reductiemotoren met identieke gepubliceerde specificaties kunnen in het veld merkbaar anders presteren als de ene wordt gesneden en een hittebehandeling krijgt met een strengere tolerantiegraad dan de andere. De nauwkeurigheid van de tandwieltanden wordt doorgaans beoordeeld op gestandaardiseerde schalen die profielfouten, spoedfouten en helixhoekafwijkingen kwantificeren. Units die op een fijnere kwaliteit zijn gesneden, werken stiller en genereren minder trillingen bij dezelfde belasting, maar wat nog belangrijker is, ze hebben de neiging om die prestaties over een langer onderhoudsinterval te behouden, omdat het initiële contactpatroon dichter bij het ideale ligt, waardoor de slijtage gelijkmatiger over het tandvlak wordt verdeeld vanaf de eerste dag van gebruik in plaats van deze te concentreren op een paar hoge punten die enigszins buiten de tolerantie lagen.
De consistentie van de warmtebehandeling is net zo belangrijk als de eerste snede. De verhardingsdiepte die varieert over een blank tandwiel, creëert zachte plekken die sneller slijten onder belasting, waardoor uiteindelijk het tandprofiel voldoende verandert om de speling te vergroten tot boven de oorspronkelijke specificatie. Dit is één van de redenen waarom de in het veld gemeten speling op een verouderde versnellingsbak vaak groter is dan de waarde op het typeplaatje, zelfs als de unit nooit overbelast is geweest.
Veelgestelde vragen
Vraag 1: Wat is het praktische verschil tussen een spiraalvormige reductiemotor en een standaard reductiemotor?
De term motorreductor omvat elke combinatie van een motor en een reductietrap, inclusief worm-, schuine, planetaire en spiraalvormige ontwerpen. Een spiraalvormige reductiemotor maakt specifiek gebruik van schuin afgesneden tanden voor de reductiefase, die over het algemeen een hoger rendement en minder geluid opleveren dan een wormontwerp tegen een vergelijkbare prijs, hoewel er nauwkeurigere behuizingstoleranties nodig zijn om te produceren.
Vraag 2: Kan een voetgemonteerde unit zonder aanpassingen verticaal worden geïnstalleerd?
Dit is afhankelijk van de serie en het specifieke olievulschema van de fabrikant. Sommige behuizingen gebruiken een gemeenschappelijk ontwerp van de interne holte in alle oriëntaties en vereisen alleen een aangepast oliepeil, terwijl andere oriëntatiespecifieke ontluchtings- en aftapplugposities gebruiken die moeten worden gewijzigd om een verticale installatie correct te laten functioneren.
Vraag 3: Hoeveel beïnvloedt de reductieratio de algehele efficiëntie?
Hogere verhoudingen vereisen over het algemeen meer reductietrappen, en elke extra trap introduceert zijn eigen maasverliezen. Een spiraalvormige eenheid met één trap bereikt gewoonlijk het midden tot hoge percentage van de jaren negentig in procentuele efficiëntie, terwijl een drietrapseenheid die nodig is voor een zeer hoge verhouding in de hoge jaren tachtig kan vallen simpelweg omdat drie sets mesh-verliezen toenemen.
Vraag 4: Is een hogere servicefactor altijd een veiligere keuze?
Een hogere servicefactor biedt meer marge tegen schokbelasting en thermische opbouw, maar een overdimensionering van een reductiemotor die veel groter is dan de werkelijke belasting kan de motor in een minder efficiënt deel van zijn bedrijfscurve duwen en zowel de aanschafkosten als de fysieke voetafdruk verhogen zonder een overeenkomstig voordeel voor een stabiele, goed gekarakteriseerde belasting.
Vraag 5: Hoe vaak moet de tandwielolie worden gecontroleerd in een afgedichte tandwielmotor?
Afgedichte units worden doorgaans voor de hele levensduur of voor een lang onderhoudsinterval gevuld, maar extreme omgevingstemperaturen, het binnendringen van water via een beschadigde afdichting of langdurig gebruik boven de nominale inschakelduur kunnen de olie sneller aantasten dan het standaardinterval veronderstelt. Een visuele inspectie van afdichtingen en een periodieke controle van oliemonsters blijven een goede praktijk, zelfs bij eenheden die als onderhoudsvrij op de markt worden gebracht.
