IEEE 841 motoren voor zwaar gebruik: ontwerpkenmerken die er toe doen
Standaardmotoren voor algemeen gebruik zijn ontworpen voor milde binnenomstandigheden met voorspelbare belastingen. Ontwerpen voor zwaar gebruik die zijn gebouwd om aan te sluiten bij de IEEE 841-praktijken pakken de meest voorkomende faalwijzen aan op proces- en mijnbouwlocaties, waaronder schade aan de asstroom, degradatie van afdichtingen en defecten aan de isolatie als gevolg van thermische cycli. De onderstaande vergelijking schetst de praktische verschillen waar een apparatuurplanner op moet letten op een typeplaatje of gegevensblad.
| Ontwerpelement | Motor voor algemeen gebruik | Motor voor zwaar gebruik |
|---|---|---|
| Lagerbescherming | Standaard vetafdichting | Asaarding of geïsoleerd lager aan niet-aandrijfzijde |
| Isolatiesysteem | Klasse B of F, beperkte vochtbarrière | Klasse F met vacuümdrukimpregnatie, niet-hygroscopisch |
| Behuizingsclassificatie | Open druipwaterdicht of TEFC | TEFC met corrosiebestendige verf en doorvoerdoos met pakkingen |
| Hardware | Standaard bevestigingsmiddelen | Roestvrijstalen bevestigingsmiddelen en aftappluggen |
| Servicefactor | 1,0 tot 1,15 | 1,15 of hoger met deratingmarge |
Deze upgrades verhogen de kosten, maar op een locatie waar ongeplande stilstand van een breker of pompstation veel meer per uur kan kosten dan de motor zelf, wordt de extra investering doorgaans binnen één vermeden uitval terugverdiend.
Premium-efficiëntie motorprestaties en levenscycluskosten
Efficiëntieklasse wordt vaak behandeld als een energieregel, maar op continu draaiende procesapparatuur wordt het een structureel onderdeel van de totale eigendomskosten. Een motor met premium efficiëntie vermindert doorgaans wikkel- en kernverliezen door beter gelamineerd staal, kleinere luchtspleten en een geoptimaliseerd wikkelontwerp, waardoor de bedrijfstemperatuur wordt verlaagd als secundair voordeel naast energiebesparing.
85 tot 95 procent
Typisch belast efficiëntiebereik voor premium ontwerpen versus standaardontwerpen in dezelfde framegrootte
Lager
Stijging van de temperatuur van de bedrijfswikkelingen, waardoor de levensduur van de isolatie bij continu werkende pompen en compressoren wordt verlengd
Jaren
Typische terugverdientijd wanneer premiummotoren standaardunits op apparatuur met een hoog bedrijfsuur vervangen
De lagere warmteontwikkeling is ook van belang in gesloten pomphuizen en skid-pakketten waar de omgevingstemperatuur al wordt verhoogd door procesleidingen, waardoor motoren met een hoog rendement een operationele marge krijgen die standaardontwerpen niet hebben.
Vereisten voor brekerbedrijfsmotoren en steenbrekerversnellingsbak
Breek- en zeeftoepassingen genereren herhaalde schokbelastingen in plaats van een soepel continu koppel. motoren voor brekers zijn gebouwd met versterkte asverlengingen, hogere uittrekkoppelmarges en lagersystemen die zijn gedimensioneerd voor radiale schokken in plaats van constante belasting, aangezien een blokkering het koppel tijdelijk meerdere malen kan vermenigvuldigen ten opzichte van de bedrijfswaarde.
Wanneer een motor wordt aangesloten op de versnellingsbak van een steenbreker, moet de aandrijflijn als één geheel worden geëvalueerd. Belangrijke selectiepunten zijn onder meer:
- Overhangend draagvermogen op de uitgaande as, passend bij de belasting van de schijf of koppeling
- Torsiestijfheid van de versnellingsbak om speling te beperken tijdens storingen en omkeringen
- Thermische capaciteit voor herhaalde stop-startcycli tijdens voeronderbrekingen
- Afgedichte ingaande as om het binnendringen van stof bij de motorkoppeling te voorkomen
Een discrepantie tussen de traagheid van de motor en het torsievermogen van de versnellingsbak is een van de meest voorkomende oorzaken van voortijdige tandslijtage op aggregaat- en mineraalverwerkingslijnen. Daarom wordt de selectie van de aandrijving meestal gedaan als een gepaarde berekening in plaats van eerst de motor en daarna de versnellingsbak.

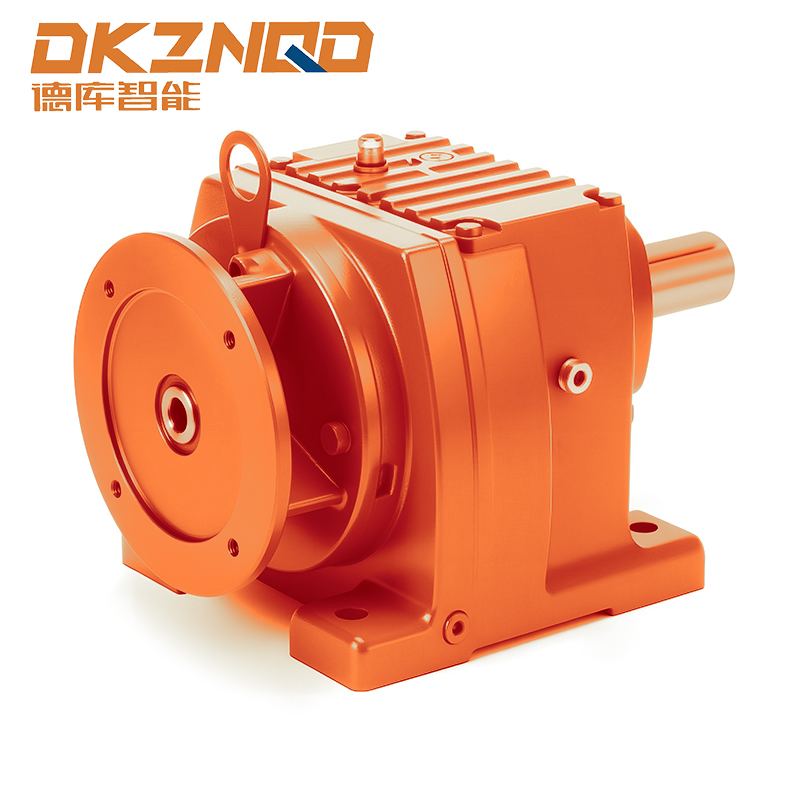

Motorreductoren met hoog koppel voor transportsystemen
Aandrijvingen van transportbanden vormen een andere uitdaging dan brekers: de belasting is consistenter, maar het startkoppel onder een belaste band kan meerdere malen groter zijn dan het loopkoppel, vooral op hellende secties die vaak voorkomen bij transportbanden voor opslag en uitlading. EEN R-serie spiraalvormige motorreductor combineert een spiraalvormige tandwieltrap met een integrale motor om een compacte, hoogefficiënte koppeloverbrenging te leveren, terwijl de speling laag blijft, wat helpt om een consistente bandloop over lange runs te behouden.
Voor de afmetingen van transportbanden zijn er doorgaans drie factoren die de keuze van de reductiemotor bepalen:
- Losbreekkoppel vereist om een volledig belaste riem vanuit stilstand te starten, inclusief koude vetweerstand
- Servicefactor passend bij de werkcyclus, omdat transportbanden die continu in drie ploegen werken een hogere marge nodig hebben dan transportbanden met intermitterende aanvoer
- Nauwkeurigheid van de uitvoersnelheid, sinds a reductiemotor met hoog koppel voor transportsystemen Het voeden van een weegschaal of mengproces vereist een strengere snelheidsregeling dan een eenvoudige transportband
Softstarters voor olie, gas en pompen: vermindering van inschakelstroom en mechanische stress
Direct online starten stuurt tegelijkertijd een stroomstoot naar de motorwikkelingen en een mechanische koppelstoot naar de gekoppelde belasting. Op pompstations zorgt die koppelpiek voor spanning op de asafdichtingen, koppelingen en terugslagkleppen telkens wanneer de motor start, terwijl de elektrische inschakelstroom spanningsdaling over het distributiesysteem op de locatie kan veroorzaken. Softstarters pakken beide problemen aan door de spanning geleidelijk op te voeren in plaats van deze in één stap toe te passen.
| Startmethode | Relatieve inschakelstroom | Mechanische schok | Typische toepassing |
|---|---|---|---|
| Direct online | Hoog | Hoog | Kleine ventilatoren, lichte pompen |
| Sterrendelta | Matig | Matig, with transition bump | Middelgrote compressoren |
| Zachte starter | Gereduceerd en verstelbaar | Laag, oplopend koppel | Pompen, schroefcompressoren, transportbanden |
| Variabele frequentieaandrijving | Laagste | Laagste, fully controlled | Procespompen die snelheidsregeling nodig hebben |
Voor softstarters voor pompen in het bijzonder is een gecontroleerde uitloop vaak net zo waardevol als een gecontroleerde uitloop, omdat een ongecontroleerde stop waterslag in lange afvoerleidingen kan veroorzaken. Een goed afgestelde softstarter vermindert zowel de startpiek als de stoptransiënt, waardoor leidingen en terugslagkleppen worden beschermd die anders worden blootgesteld aan herhaalde drukpieken.
Softstarterpanelen voor zware motoren: integratie en bescherming
Een softstarter is slechts zo betrouwbaar als het paneel waarin deze wordt geïnstalleerd. Locaties in stoffige of corrosieve omgevingen specificeren doorgaans zware softstarterpanelen voor motoren met de volgende kenmerken:
- Geschikt voor de installatieruimte, met positieve drukventilatie waar het binnendringen van stof een probleem is
- Omzeil contactors die bedrijfsstroom voeren zodra de helling voltooid is, waardoor de warmte die in de thyristorstapel wordt gegenereerd, wordt verminderd
- Geïntegreerde motorbeveiligingsrelais die thermische overbelasting, faseverlies en vergrendelde rotoromstandigheden dekken
- Communicatiepoorten voor integratie in een fabriekscontrolesysteem, waardoor de startvolgorde voor meerdere belastingen kan worden gecoördineerd
- Intern thermisch beheer afgestemd op de omgevingstemperatuur op de installatielocatie, niet alleen op de standaard referentietemperatuur
Panelen die bedoeld zijn voor buiten- of halfgesloten mijnbouwinstallaties profiteren ook van corrosiebestendige hardware en deuren met pakkingen, aangezien paneeldefecten door binnendringend vocht een frequente oorzaak zijn van ongeplande uitval van de softstarter.
Aggregatieaandrijvingen voor mijnbouwapparatuur: coördinatie van meerdere motorbelastingen
Op een breek- en zeefinstallatie met meerdere grote motoren is de beperkende factor voor de startvolgorde zelden één enkele motor. Het is de totale inschakelstroom die de elektrische voeding op de locatie kan absorberen zonder de stroomopwaartse beveiliging uit te schakelen of de spanning te verlagen voor apparatuur die al in werking is.
Aandrijvingen van aggregatiemijnbouwapparatuur, dat wil zeggen de gecoördineerde set van breker-, zeef-, toevoer- en transportmotoren op een verwerkingsfabriek, worden meestal gefaseerd in plaats van tegelijkertijd gestart. Bij een typische sequencing-aanpak worden de transportbanden eerst onbelast weergegeven, gevolgd door zeven, dan feeders en uiteindelijk de breker zodra de stroomafwaartse materiaalstroom duidelijk is gebleken. Softstarters die aan elke fase zijn toegewezen, zorgen ervoor dat de locatie het startstroomverbruik kan spreiden, zodat de piekvraag nooit de capaciteit van de inkomende voeding of de back-upgeneratorset overschrijdt.
Deze gefaseerde aanpak beschermt ook mechanische componenten. Het starten van een geladen breker voordat de afvoerband draait, kan ervoor zorgen dat materiaal tegen de brekerkamer aan komt, waardoor een vermijdbare overbelasting ontstaat tijdens de allereerste cyclus van de dag.
Hoe een softstarter-oploopsequentie de motor en de aangedreven belasting beschermt
Deze gefaseerde reeks is het werkingsprincipe achter elke softstartertoepassing op deze pagina. In het gecontroleerde hellingsegment wordt de mechanische belasting op koppelingen, riemen en terugslagkleppen verminderd, terwijl de bypass-fase de starter zelf beschermt tegen voortdurende blootstelling aan hitte zodra de motor op bedrijfssnelheid komt.
Onderhoudspraktijken die de levensduur van motor en starter verlengen
- Trendwikkeling en lagertemperaturen in de loop van de tijd in plaats van te vertrouwen op afzonderlijke puntmetingen, aangezien een stijgende trend vaak weken voorafgaat aan falen
- Inspecteer de koellichamen en koelventilatoren van de softstarter volgens een vast schema, aangezien stofophoping een belangrijke oorzaak is van oververhitting van de thyristor
- Controleer jaarlijks de aardingsringen van de as en de isolatieweerstand van de lagers bij zwaar belaste motoren, aangezien schade aan de asstroom zich geleidelijk ontwikkelt en niet duidelijk zichtbaar is tijdens een visuele inspectie
- Bevestig de instellingen van de softstarterhelling en stroomlimiet na elke proceswijziging, aangezien een instelling afgestemd op de oorspronkelijke belasting mogelijk niet langer geschikt is
- Controleer het aanhaalmoment van de fundering en de koppelingshardware na de eerste weken van gebruik, omdat de bevestigingen tijdens de eerste inloop door trillingen sneller loskomen
Selectiechecklist voor motoren en starters per toepassing
| Toepassing | Motorbelastingklasse | Aanbevolen startmethode | Belangrijke overweging |
|---|---|---|---|
| Bronpomp | Zwaar gebruik, premium efficiëntie | Softstarter met gecontroleerde stop | Waterslagbeveiliging bij uitschakelen |
| Rotsbreker | Breekfunctie, hoge servicefactor | Softstarter met hoge koppelbegrenzing | Schokbelastingsmarge op versnellingsbak |
| Hellende transportband | Hoog torque gearmotor | Softstarter of frequentieregelaar | Losbreekkoppel bij volledige belasting |
| Schroefcompressor | Premium efficiëntie, TEFC-behuizing | Softstarter met stroombegrenzing | Gecoördineerde start met stroomafwaartse kleppen |
| Zeefinstallatie | Zwaar gebruik, trillingsbestendig | Gesequenced softstarterpaneel | Gecoördineerde startvolgorde voor de hele fabriek |
Veelgestelde vragen
Vraag 1: Wat onderscheidt een heavy duty-motor van een standaard TEFC-motor?
Motoren voor zwaar gebruik voegen corrosiebestendige hardware, verbeterde isolatiesystemen, voorzieningen voor asaarding en hogere servicefactoren toe om stof, vocht en trillingen te weerstaan die een standaardmotor op de lange termijn niet kan verdragen.
Vraag 2: Waarom een softstarter gebruiken in plaats van een pompmotor direct online te starten?
Een softstarter verhoogt de spanning en het koppel geleidelijk, waardoor de elektrische instroom op de toevoer en de mechanische schokken op koppelingen, afdichtingen en leidingen worden verminderd, en hij kan ook zorgen voor een gecontroleerde stop die waterslag in afvoerleidingen helpt voorkomen.
Vraag 3: Waarin verschilt een brekermotor van een algemene industriële motor?
Crusher duty motors are built with reinforced shafts, higher pullout torque margins and bearings rated for repeated shock loading, since crushing applications generate torque spikes far above steady running torque during jam events.
Q4: Can multiple motors on a mining plant share one soft starter panel?
Some panels are designed with multiple starter modules to sequence several motors, but each motor still needs its own protection relay and current path, and the starting sequence must be coordinated so peak demand does not exceed supply capacity.
Q5: Does premium efficiency matter on intermittently used equipment?
The energy savings are smaller on low run-hour equipment, but the reduced heat rise still benefits reliability, so premium efficiency is often justified even outside continuous duty applications where downtime cost is high.
