Welke montageposities (M1-M6) zijn beschikbaar voor reductoren uit de S-serie?

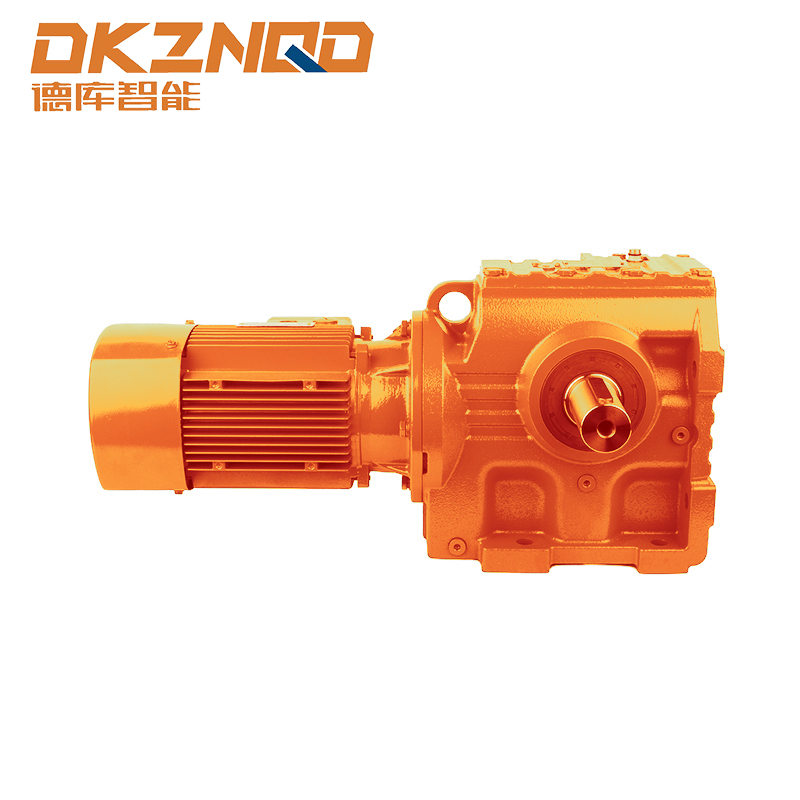

Inleiding tot de spiraalwormmotorreductoren uit de S-serie

De S-serie wormwielreductiemotor wordt veel gebruikt in industriële machines vanwege het compacte ontwerp, de hoge koppeloverdracht en de betrouwbaarheid onder uiteenlopende bedrijfsomstandigheden. Het begrijpen van de montageposities (M1-M6) van deze reductoren is essentieel voor ingenieurs en systeemontwerpers die optimale prestaties willen bereiken en mechanische compatibiliteit willen garanderen.

Dit artikel gaat in op de specifieke montageposities die beschikbaar zijn voor de tandwielkasten uit de S-serie en onderzoekt hun configuraties, voordelen en praktische toepassingen in verschillende industrieën.

Overzicht montageposities (M1-M6)

Reductoren uit de S-serie zijn ontworpen om meerdere montagerichtingen te ondersteunen, gecategoriseerd als M1 tot en met M6. Elke montagepositie komt overeen met een unieke opstelling van de ingaande en uitgaande assen ten opzichte van het motorhuis. Het kiezen van de juiste montagepositie heeft invloed op:

• Operationele efficiëntie en koppelafgifte
• Gemakkelijk te installeren in beperkte ruimtes
• Toegankelijkheid voor onderhoud en naleving van de veiligheid

Hieronder vindt u een gedetailleerde uitleg van elke montagepositie en de toepassingen ervan:

M1-positie: horizontale voetmontage

De M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Transportbanden en materiaalbehandelingssystemen
• Verpakkingsmachines waarbij montage op vloerniveau de voorkeur heeft
• Toepassingen die een stabiele uitlijning vereisen onder hoge koppelbelastingen

Voordelen van M1-montage zijn onder meer gemakkelijke toegang voor smering en inspectie en compatibiliteit met gestandaardiseerde basisafmetingen die vaak worden gebruikt in industriële tandwielopstellingen.

M2-positie: horizontale flensmontage

De M2-configuratie omvat horizontale installatie met een flens aan het uiteinde van de uitgaande as voor directe koppeling. Deze oriëntatie is geschikt voor:

• Directe integratie in roterende machines zonder extra beugels
• Pompen, compressoren en ventilatoraandrijvingen waarbij de asuitlijning van cruciaal belang is
• Toepassingen die een compacte installatie vereisen in een beperkte horizontale ruimte

De M2 flange mount vermindert de trillingsoverdracht en vereenvoudigt de installatie in vergelijking met op de voet gemonteerde alternatieven.

M3-positie: verticale as naar beneden

Bij de M3-configuratie wijst de uitgaande as naar beneden. Dit is vooral handig bij aansluiting op verticaal georiënteerde machines, zoals:

• Mixers en roerwerken in chemische of voedselverwerkingsfabrieken
• Verticale transportbanden en liften
• Toepassingen die directe neerwaartse aandrijving vereisen met minimale asverlenging

Deze montagerichting vereist een zorgvuldige afweging van smering en afdichting als gevolg van door zwaartekracht aangedreven oliedistributie langs de tandwielen.

M4-positie: verticale as omhoog

M4 is het omgekeerde van M3, waarbij de uitgaande as naar boven wijst. Het wordt vaak toegepast bij:

• Bekerliften en verticale transportbanden met opwaartse beweging
• Industriële mengers waarbij koppeloverbrenging materiaal naar boven moet bewegen
• Situaties waarin de reductor onder een aangesloten mechanisme wordt geïnstalleerd voor een compacte verticale uitlijning

De M4 position necessitates geoptimaliseerde smeerroutes om een gelijkmatige olieverdeling over worm- en spiraalvormige tandwielen te garanderen.

M5-positie: horizontale as, zijdelings gemonteerd

M5 vertegenwoordigt een horizontale oriëntatie waarbij de reductor op zijn zijkant is gemonteerd. Deze functie is gekozen vanwege:

• Machines met beperkte ruimte die zijdelingse installatie van tandwielen vereisen
• Integratie in transportsystemen met verplaatste aandrijfpunten
• Toepassingen die een betere uitlijning tussen motor en aangedreven as nodig hebben met een minimale footprint

Zijmontage kan verbeteren de mechanische stabiliteit in compacte systemen, maar er zijn mogelijk aangepaste beugels of steunen nodig.

M6 Positie: Flens verticaal

M6-configuratie combineert verticale asoriëntatie met flensmontage. De belangrijkste voordelen zijn onder meer:

• Vergemakkelijkt directe aansluiting op verticale motoren of pompen
• Ideaal voor installaties met hoogtebeperkingen of waar het vloeroppervlak beperkt is
• Verbeterde koppelverdeling bij verticale toepassingen met hoge belasting

M6-positionering vereist vaak een nauwkeurige uitlijning en kan hiervan profiteren trillingsdempende steunen operationele stabiliteit op lange termijn te garanderen.

Praktische overwegingen bij de keuze van de montage

Het selecteren van de juiste montagepositie is meer dan een mechanische beslissing; er wordt rekening gehouden met de operationele omgeving, toegankelijkheid en onderhoudsvereisten. Ingenieurs moeten overwegen:

• Belastingrichting en koppelvereisten
• Smeerverdeling en vasthouden van tandwielolie
• Ruimtebeperkingen en integratie met bestaande machines
• Gemak van inspectie, onderhoudsgemak en naleving van de veiligheidsvoorschriften

Het naleven van deze overwegingen garandeert optimale prestaties en langere levensduur van de tandwielkast.

Vergelijkingstabel van montageposities van de S-serie

Conclusie

Inzicht in de M1-M6-montageposities voor de S-serie wormwielreductiemotor stelt ingenieurs in staat weloverwogen beslissingen te nemen met betrekking tot installatie, koppeloverdracht en de levensduur van het systeem. Elke positie biedt unieke voordelen die zijn afgestemd op specifieke operationele behoeften, zodat de tandwielkast betrouwbaar presteert onder uiteenlopende industriële scenario's.

Een juiste selectie, gecombineerd met aandacht voor smering, uitlijning en toegankelijkheid, kan de prestaties en onderhoudsefficiëntie van industriële tandwielsystemen aanzienlijk verbeteren.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de montageposities M1 en M2?

M1 is horizontaal op de voet gemonteerd, terwijl M2 een flens gebruikt voor horizontale montage, geschikt voor directe koppeling met machines en verbeterde trillingsbeheersing.

Vraag 2: Kan een reductor uit de S-serie in verticale posities werken?

Ja, M3, M4 en M6 maken verticale installatie mogelijk, met zorgvuldige aandacht voor smering en uitlijning om een ​​betrouwbare werking te garanderen.

Vraag 3: Welke montagepositie is het beste voor opstellingen met beperkte ruimte?

M5 (horizontaal aan de zijkant gemonteerd) en M6 (verticale flens) zijn ideaal voor compacte installaties waarbij de vloerruimte beperkt is.

Vraag 4: Hebben montageposities invloed op de onderhoudsvereisten?

Ja, posities zoals M3 en M4 vereisen een zorgvuldige smeerroute, terwijl M1 en M2 gemakkelijker toegang bieden voor inspectie en onderhoud.
