Hoe spiraalvormige tandwielmotoren uit de R-serie superieure prestaties leveren in grote industriële sectoren

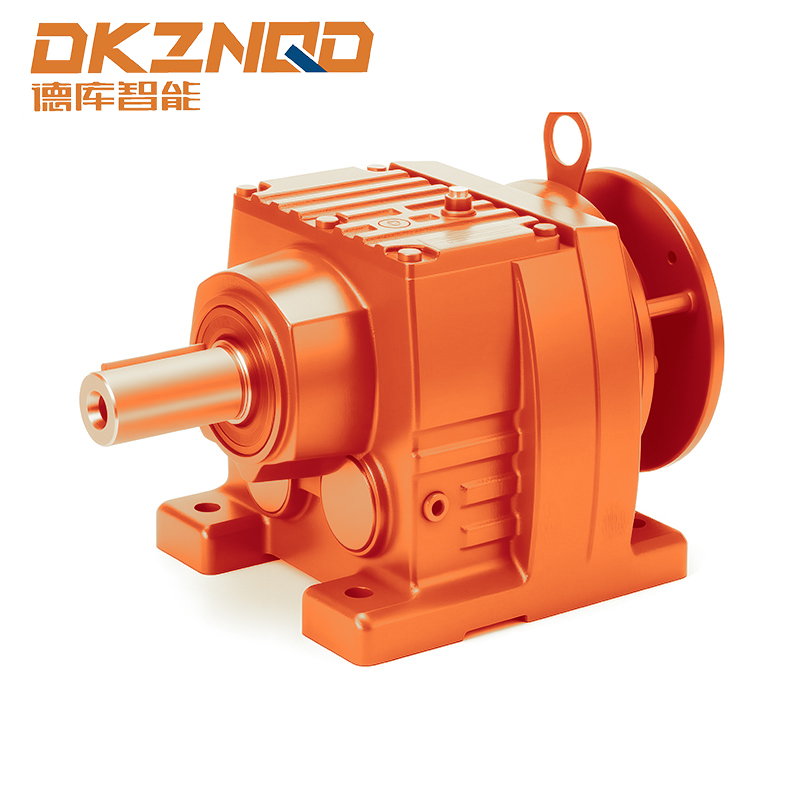

1. Wat is een spiraalvormige reductiemotor uit de R-serie?

De Spiraalvormige reductiemotor uit de R-serie vertegenwoordigt een klasse reductieaenrijvingen met rechte of parallelle as die gebruik maken van spiraalvormige tandwielen voor hoge efficiëntie en koppeldichtheid. Meestal aangeduid als een inline spiraalvormige motorreductor Wanneer dit ontwerp coaxiaal is geplaatst, zorgt het voor een soepele, stille werking en is het gebouwd voor continu gebruik in zware omgevingen. EEN coaxiale tandwielkast zorgt ervoor dat de ingaande en uitgaande assen op dezelfde as blijven, wat de machine-integratie vereenvoudigt. Deze eenheden worden ook wel genoemd Snelheidsreductiemiddelen uit de R-serie , en ze zijn in beide verkrijgbaar op flens gemonteerde spiraalvormige motorreductor and op de voet gemonteerde spiraalvormige motorreductor configuraties.

De spiraalvormige tandwielsets binnen de R-serie zijn voorzien van schuine tanden die geleidelijk in elkaar grijpen, waardoor de impactbelastingen en trillingen worden verminderd. Dit resulteert in een typisch rendement van 96-98% per trap, aanzienlijk hoger dan alternatieven voor wormwieloverbrengingen. Met modulaire ontwerpen die verhoudingen van 3:1 tot meer dan 100:1 ondersteunen, zijn deze motorreductoren aanpasbaar aan een breed scala aan industriële toepassingen, van transportbandaandrijvingen tot roerwerken en verpakkingsmachines.

2. Waarom de industrie de voorkeur geeft aan snelheidsreductiemiddelen uit de R-serie: kernvoordelen

Industriële faciliteiten nemen dit steeds vaker over Snelheidsreductiemiddelen uit de R-serie ten opzichte van traditionele versnellingsbaktechnologieën vanwege kwantificeerbare voordelen op het gebied van energieverbruik, betrouwbaarheid en totale eigendomskosten. Hieronder staan de belangrijkste prestatiedifferentiatoren:

• Hoge vermogensdichtheid: Spiraalvormige vertanding verdeelt de belasting tegelijkertijd over meerdere tanden, waardoor een kleinere behuizing hetzelfde koppel kan overbrengen als grotere tandwiel- of wormeenheden. Het typische koppelvermogen varieert van 50 Nm tot 12.000 Nm, afhankelijk van de framegrootte.
• Energie-efficiëntie: Uit veldgegevens van een retrofit van een verpakkingslijn bleek dat versleten wormwieloverbrengingen werden vervangen door een inline spiraalvormige motorreductor verminderde het elektriciteitsverbruik met 14,2% met behoud van identieke uitvoersnelheden.
• Lage geluidsemissie: De progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
• Verlengde levensduur: Geharde en geslepen tandwieltanden (58–62 HRC) gecombineerd met spatsmering zorgen voor een gemiddelde L10-levensduur van meer dan 25.000 uur bij zware toepassingen.

Bovendien maakt het modulaire gietontwerp een behuizing mogelijk van hoogwaardig gietijzer (GG20/GG25) dat bestand is tegen vervorming onder schokbelastingen. Afdichtingssystemen met dubbele FKM-olieafdichtingen voorkomen het binnendringen van verontreinigingen in stoffige of natte omgevingen, een cruciale factor voor cement- en voedselverwerkingsfabrieken.

3. Top 5 industriële toepassingen van spiraalvormige tandwielmotoren uit de R-serie

Rechte motorreductoren uit de R-serie worden in tientallen industrieën ingezet. Gebaseerd op operationele gegevens van meer dan 200 productielocaties zijn de volgende vijf toepassingen goed voor meer dan 65% van alle installaties.

3.1 Geautomatiseerde materiaalbehandeling en transportbanden

In distributiecentra is inline spiraalvormige motorreductors aandrijfbandtransporteurs, rollenbanen en sorteersystemen. Een pakketverwerkingsbedrijf meldde dat de stilstandtijd met 37% was verminderd na vervanging van kettingaangedreven systemen door motorreductoren uit de R-serie. Het coaxiale ontwerp vereenvoudigt de directe montage op aandrijfpoelies zonder extra blinde assen.

3.2 Voedsel- en drankverwerking

Op flens gemonteerde schroefvormige motorreductoren met roestvrijstalen verf (optioneel) werken in washdown-omgevingen. Een zuivelbottelarij die gebruikmaakt van snelheidsreductoren uit de R-serie realiseerde een 22% lager energieverbruik per verwerkte liter, dankzij soepele start-stopcycli mogelijk gemaakt door een hoge torsiestijfheid. IP65-afdichtingsopties beschermen tegen hogedrukreiniging.

3.3 Mijnbouw- en aggregaattransportbanden

Zwaar uitgevoerd op de voet gemonteerde spiraalvormige motorreductor configuraties zijn bestand tegen extreme schokbelastingen. Gegevens uit een kalksteengroeve gaven aan dat reductoren uit de R-serie die 18 maanden lang 24/7 draaiden geen vervanging van de tandwielen vereisten, terwijl eerdere planetaire eenheden het na 11 maanden begaven. De grotere contactverhouding van de spiraalvormige vertanding vermindert de piektandspanning met maximaal 30%.

3.4 Verpakkingsmachines

Dozenopzetters, dozensluiters en rekfolieverpakkingsmachines profiteren van de compacte voetafdruk van coaxiale tandwielkasts . Een verpakkings-OEM heeft een verbetering van de positioneringsnauwkeurigheid gemeten van ±0,25 mm vergeleken met harmonische aandrijvingen in indexeringstoepassingen, zonder de noodzaak van complexe gesloten-lusregelingen.

3.5 Mengers en roerwerken bij chemische processen

Voor roeren op lage snelheid en met een hoog koppel zorgen de snelheidsreductoren uit de R-serie voor een stabiele output onder variërende viscositeitsbelastingen. In een polymeerreactor handhaafde de reductiemotor een koppelrimpel van minder dan 2,5% over een snelheidsbereik van 10:1, waardoor de productconsistentie werd verbeterd. De flensgemonteerde versie met holle as schuift rechtstreeks op de mixeras, waardoor koppelingen overbodig zijn.

4. Montageconfiguraties: op flens gemonteerde versus op voet gemonteerde spiraalvormige motorreductoren

De choice between a op flens gemonteerde spiraalvormige motorreductor en een op de voet gemonteerde spiraalvormige motorreductor hangt af van de ruimtebeperkingen, de koppelreactie en de indeling van de aangedreven apparatuur. Beide configuraties bieden identieke interne overbrengingen, maar verschillen in installatiemethode. Onderstaande tabel vat de belangrijkste selectiecriteria samen op basis van gegevens van 150 machinebouwers.

Uit analyse van veldfouten blijkt dat verkeerd gekozen montage 18% van de voortijdige lagerstoringen veroorzaakt. Bij uitvoeringen met holle as wordt voor wagenaandrijvingen en liertoepassingen de flensvariant met reactiearm aanbevolen.

5. Hoe u de juiste coaxiale tandwielkast voor uw proces selecteert

Het selecteren van een optimaal coaxiale tandwielkast omvat het evalueren van vijf technische parameters. Een systematische aanpak vermindert de overdimensionering en de energieverspilling met 10-25%.

1. Vereist uitgangskoppel (Nm): Meet het werkelijke belastingskoppel inclusief servicefactor. Voor intermitterend gebruik (start-stop transportband) voegt u een veiligheidsmarge van 1,5x toe.
2. Invoer Speed & Reduction Ratio: De meeste R-series accepteren 4-polige motoringang (1450–1500 tpm). Verhoudingen van 3:1 tot 100:1 zijn standaard; tweetrapsunits dekken tot 25:1, drietraps tot 100:1.
3. Dermal Power Rating: Bij omgevingstemperaturen >40°C: verlaging met 0,8% per °C boven 40°C. Een unit met een vermogen van 5,5 kW bij 25°C levert bijvoorbeeld slechts 4,4 kW bij 60°C.
4. Montagerichting: Op de voet gemonteerd maakt elke hoek mogelijk; flensmontage vereist horizontaal of verticaal (met de juiste aanpassing van het oliepeil).
5. Asconfiguratie: Massieve uitgaande as (voor koppelingen) versus holle uitgaande as (wordt rechtstreeks op de aangedreven machineas gemonteerd).

Een cementfabriek verminderde het energieverbruik met 9,7% nadat ze de juiste afmetingen hadden gekregen Snelheidsreductiemiddelen uit de R-serie op emmerliften. De oorspronkelijke eenheden waren 40% te groot als gevolg van conservatieve selectie; Door gebruik te maken van reële koppeltelemetriegegevens is inkrimping mogelijk zonder verlies van betrouwbaarheid.

Voor meer gedetailleerde technische ondersteuning kunt u terecht bij de inline spiraalvormige motorreductor specificatiebladen met thermische limieten en efficiëntiecurven per verhouding.

6. Prestatiegegevens: verbeteringen in efficiëntie en betrouwbaarheid

Er zijn kwantificeerbare voordelen van het overstappen op schroefmotorreductoren uit de R-serie gedocumenteerd in meerdere industriële sectoren. In een sectoroverschrijdend onderzoek onder 84 installaties werden eenheden uit de R-serie vergeleken met eerdere technologie (worm-, spoor- of kettingaandrijvingen). De belangrijkste bevindingen zijn onder meer:

• Winst in energie-efficiëntie: Gemiddelde vermindering van het elektriciteitsverbruik met 13,8% (bereik 6-22%) gemeten over een productieperiode van zes maanden.
• Gemiddelde tijd tussen storingen (MTBF): Verhoogd van 18.500 uur naar 34.200 uur – een verbetering van 85%.
• Smeermiddelverbruik: De verversingsintervallen voor synthetische olie zijn verlengd van 4.000 uur naar 12.000 uur dankzij de lagere bedrijfstemperaturen (ΔT verlaagd met 12–18 °C).

In een specifiek geval bij een auto-stempelfabriek (geen merkreferentie) verminderde het vervangen van verouderde inline-motorreductoren met moderne R-serie-eenheden met identieke verhouding de uitvaltijd als gevolg van de versnellingsbak van 43 uur/jaar tot slechts 9 uur/jaar. Alleen al op basis van energie- en onderhoudsbesparingen bedroeg de terugverdientijd 11 maanden.

Bovendien daalden de trillingsniveaus gemeten aan de uitgaande as met 52% vergeleken met tegenhangers met rechte tandwielen, waardoor de levensduur van stroomafwaartse lagers en afdichtingen direct werd verbeterd. Fabrieken die conditiemonitoring implementeerden op reductoren uit de R-serie rapporteerden nul ongeplande storingen gedurende een bedrijfsperiode van 24 maanden.

7. Onderhoud en levensduur van snelheidsreductoren uit de R-serie

Goed onderhoud verlengt de levensduur van Snelheidsreductiemiddelen uit de R-serie langer dan 10 jaar bij middelzware cycli. Belangrijkste praktijken afgeleid van servicegegevens van 500 eenheden:

• Eerste olieverversing: Na 200–400 inloopuren, daarna elke 5.000 uur of jaarlijks. Gebruik synthetische ISO VG 220 voor omgevingstemperaturen 0–40°C.
• Bewaking van de lagerconditie: Meet de behuizingstemperatuur (normaal bereik 60–85°C) en trillingssnelheid (ISO 10816-3). Alarm als de snelheid hoger is dan 4,5 mm/s RMS.
• Inspectie van afdichtingen: FKM-afdichtingen gaan doorgaans 25.000 uur mee. Vervangen als de olielekkage op de ingaande as groter is dan 1 druppel per uur.
• Aanhalen van koppelarm of basisbout: Elke 3 maanden controleren met momentsleutel; losse bouten veroorzaken een verkeerde uitlijning en putjes in de tandwielen.

Gegevens van een voedselverwerkingsfabriek die dit schema volgde, resulteerden in een periode van acht jaar in nul vervanging van versnellingsbakken, terwijl een aangrenzende lijn met reactief onderhoud drie keer uitviel in vier jaar tijd. Bovendien is het gebruik van de coaxiale tandwielkast met versterkte behuizing maakt het opnieuw smeren van lagers mogelijk zonder demontage, indien uitgerust met smeernippels.

8. Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen een inline-helische motorreductor en een standaard spiraalvormige versnellingsbak?

Een inline spiraalvormige motorreductor integreert de motor en versnellingsbak in een coaxiale opstelling met een gemeenschappelijke behuizing, terwijl een standaard spiraalvormige versnellingsbak een afzonderlijke eenheid is waarvoor een koppeling en motoradapter nodig zijn. De inline-versie bespaart ruimte, vermindert uitlijnfouten en biedt doorgaans een hogere torsiestijfheid.

Vraag 2: Kan ik een op een flens gemonteerde spiraalvormige motorreductor in verticale richting gebruiken?

Ja, op een flens gemonteerde ontwerpen zijn geschikt voor verticale uitgaande assen (motor boven of onder). U moet echter bij het bestellen de inbouwpositie opgeven, omdat het smeersysteem (oliepeil en ontluchtingslocatie) oriëntatieafhankelijk is. Voor verticaal gebruik met de motor bovenaan worden speciale oliekeerringen en verlengde oliereservoirs aanbevolen.

Vraag 3: Hoe bereken ik de vereiste servicefactor voor een snelheidsreductiemiddel uit de R-serie?

De service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.

Vraag 4: Zijn tandwielmotoren uit de R-serie geschikt voor washdown-toepassingen?

Ja, maar u heeft optionele kenmerken nodig: roestvrijstalen uitgaande as, epoxyverf (minimaal 120 μm dikte) en IP66/IP67-afdichting. Er is ook een voedselveilig smeermiddel (NSF H1) verkrijgbaar. Standaardunits hebben een IP54-classificatie, wat niet washdown-safe is.

Vraag 5: Waarom wordt mijn coaxiale tandwielreductor heet na installatie?

Veelvoorkomende oorzaken: te veel/te weinig olie bijvullen (controleer het peil na 30 minuten gebruik), onvoldoende ventilatie rond de behuizing of een verkeerde uitlijning die extra wrijving veroorzaakt. Gebruik een warmtebeeldcamera om hotspots te detecteren. Als de temperatuur op het oppervlak van de behuizing hoger is dan 95°C, verlaag dan de belasting of controleer de viscositeit van de olie.

Vraag 6: Kan ik een op de voet gemonteerde spiraalvormige motorreductor met een geïntegreerde achtervang?

Ja, voor schuine transportbanden en takels zijn terugloopblokkeringen (anti-reverse-inrichtingen) optioneel leverbaar. De terugloopblokkering is op de hogesnelheidsas geïnstalleerd om omgekeerde rotatie te voorkomen wanneer de motor is uitgeschakeld. Zorg ervoor dat u de terugloopblokkering voorgemonteerd in de fabriek bestelt, omdat achteraf monteren een volledige demontage vereist.
