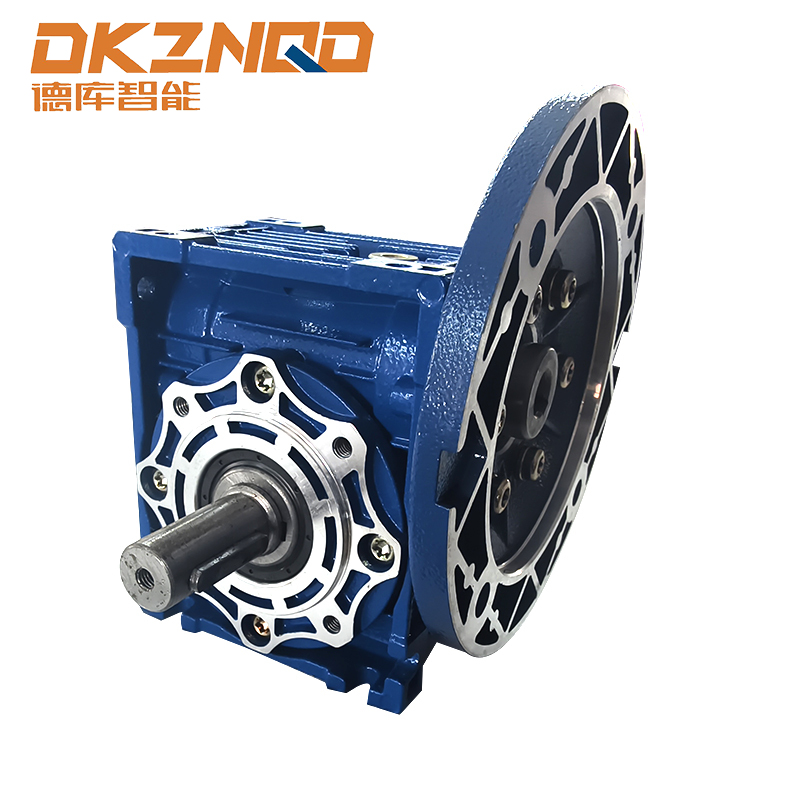

Op het gebied van industriële machines en automatisering is de efficiënte overdracht van kracht en beweging van het grootste belang. Van de verschillende componenten die voor dit doel zijn ontworpen, spelen snelheidsreductoren een cruciale rol bij het aanpassen van de uitgangssnelheid en het koppel van een motor op de vereiste niveaus voor een toepassing. Een bijzonder opvallend type binnen deze categorie is het rv-wormwielreductiemiddel. Dit apparaat staat bekend om zijn unieke combinatie van een cycloïde aandrijving en een wormwielaandrijving, resulterend in een mechanisme dat een hoog koppel, uitzonderlijke schokbelastingscapaciteit en compacte afmetingen biedt. Inzicht in de ontwerpprincipes, operationele mechanica en passende toepassingen van een rv wormwielreductor is essentieel voor ingenieurs en ontwerpers die op zoek zijn naar optimale prestaties en betrouwbaarheid in veeleisende omgevingen.
De term ‘RV’ is vaak een afkorting voor ‘rotatievector’, wat verwijst naar het vermogen van het reductor om rotatiekrachten efficiënt te beheren. Het ontwerp integreert op ingenieuze wijze twee verschillende stadia van snelheidsreductie. De primaire fase omvat doorgaans een wormwielset, terwijl de secundaire fase gebruik maakt van een cycloïdaal pinwheel-mechanisme. Dankzij deze hybride aanpak kan de rv-wormwielreductor een aantal van de beperkingen overwinnen die inherent zijn aan standaard wormwielkasten, zoals een lager rendement en een beperkte schokbestendigheid, terwijl de voordelen ervan, zoals hoge reductieverhoudingen en compactheid, behouden blijven. Het resultaat is een robuust en uiterst capabel onderdeel dat als hoeksteen dient in veel precisie-motion control-systemen.
Het fundamentele ontwerp en de componenten
De architectuur van een rv-wormwielreductor is complex en toch elegant, ontworpen voor duurzaamheid en prestaties. De constructie kan worden opgesplitst in verschillende belangrijke componenten die samenwerken om zijn functie te bereiken. Het eerste belangrijke element is de ingangstrap van het wormwiel. Deze bestaat uit een wormschroef, het aandrijfonderdeel dat is verbonden met de ingaande as en motor, en een wormwiel. Terwijl de wormschroef draait, komen de schroefdraden in contact met de tanden van het wormwiel, waardoor het wiel gaat draaien. Deze fase zorgt voor de initiële, substantiële snelheidsreductie en toename van het koppel.
De tweede en bepalende fase is het cycloïdale reductiemechanisme. Dit onderdeel bestaat uit een reeks componenten, waaronder een excentrische nok, cycloïdale schijven, ringpennen en een uitvoermechanisme. De beweging van het wormwiel wordt overgebracht naar een excentrische nok. Deze nok drijft vervolgens twee cycloïdale schijven aan, die een gelobde, nierboonachtige vorm hebben met gaten rond de omtrek. Deze schijven grijpen in op een ring van stationaire pinnen die zich in de behuizing van het verloopstuk bevinden. De beweging van de excentrische nok zorgt ervoor dat de cycloïdale schijven een complexe oscillerende rotatie ondergaan. Omdat de schijven echter worden vastgehouden door de stationaire pinnen, wordt hun beweging vertaald in een langzame, gecontroleerde rotatie van de uitgaande as. Dit tweefasige proces geeft de rv-wormwielreductor zijn opmerkelijke eigenschappen.
Een cruciaal ontwerpkenmerk is de integratie van een voorgespannen kegellager regeling. Dit lagersysteem is verantwoordelijk voor het ondersteunen van de hoge belastingen en momenten waaraan het verloopstuk tijdens bedrijf wordt blootgesteld. Het zorgt voor structurele stijfheid, minimaliseert doorbuiging onder belasting en draagt bij aan de uitzonderlijke positionele nauwkeurigheid en levensduur van de unit. Bovendien is het gehele samenstel ondergebracht in een stijve, zeer sterke behuizing, vaak gegoten uit ijzer of aluminium, die bescherming biedt tegen verontreinigingen en de nauwkeurige uitlijning van alle interne componenten handhaaft. De robuuste constructie is een van de belangrijkste redenen voor het wijdverbreide gebruik ervan in zware toepassingen.
Operationele principes en belangrijkste kenmerken
De werking van een rv-wormwielreductor is een symfonie van mechanische precisie. Er wordt kracht uitgeoefend op de ingaande as, waardoor de wormschroef draait. De aangrijping tussen de wormschroef en het wormwiel zorgt voor de eerste reductie. Het nu langzamer draaiende wormwiel drijft de excentrische nok van de cycloïdale trap aan. De rotatie van deze nok verleent een excentrische beweging aan de cycloïdale schijven. Terwijl deze schijven bewegen, rollen hun lobben rond de binnenkant van de stationaire ringpinnen. Voor elke volledige rotatie van de excentrische nok bewegen de cycloïdale schijven zich voort met een aantal lobben gelijk aan het verschil tussen het aantal lobben op de schijf en het aantal stationaire pennen. Deze actie resulteert in een zeer hoge reductieverhouding in de tweede fase.
Door de combinatie van deze twee fasen kan de rv-wormwielreductor zeer hoge eentrapsreductieverhoudingen bereiken, vaak variërend van 30:1 tot meer dan 100:1. Het uiteindelijke resultaat is een soepele, continue rotatie van de uitgaande as met een sterk verminderde snelheid en een aanzienlijk versterkt koppel. Een van de belangrijkste voordelen van dit ontwerp is het uitzonderlijke schokbestendigheid . Het grote contactoppervlak tussen de cycloïdale schijflobben en de ringpennen, samen met de sterkte van de componenten, zorgt ervoor dat het verloopstuk plotselinge, intense impactbelastingen kan absorberen en weerstaan die andere typen versnellingsbakken zouden beschadigen of vernietigen.
Een ander bepalend kenmerk is zijn hoge torsiestijfheid en minimale speling . Torsiestijfheid verwijst naar de weerstand van het verloopstuk tegen torsie onder belasting, wat cruciaal is voor het behouden van de nauwkeurigheid van positioneringssystemen. Het inherente ontwerp van het cycloïdale mechanisme, met meerdere contactpunten, zorgt ervoor dat er zeer weinig vrije beweging of “speling” is tussen de ingaande en uitgaande as. Deze lage speling is essentieel voor toepassingen die herhaalbare en nauwkeurige bewegingen vereisen, zoals in robotarmen of CNC-machines. Hoewel een standaard wormwielreductor bekend staat om zijn lagere efficiëntie, verbetert de integratie van de rollende werking in de cycloïdale fase bovendien de algehele efficiëntie van het rv-wormwielreductor, waardoor het een energiebewustere keuze wordt voor continu gebruik.
Voordelen en beperkingen bij toepassing
Het unieke ontwerp van de rv-wormwielreductor biedt een duidelijke reeks voordelen die hem geschikt maken voor een breed scala aan veeleisende industriële taken. Het meest gevierde voordeel is het ongeëvenaarde vermogen om hoge schokbelastingen aan te kunnen. Dit maakt het een ideale keuze voor toepassingen zoals materiaaloverslagapparatuur, brekers of bouwmachines, waar plotselinge en ernstige belastingsveranderingen gebruikelijk zijn. De robuustheid van de interne componenten zorgt voor een betrouwbare werking en een lange levensduur, zelfs onder deze zware omstandigheden.
Verder zijn compact en ruimtebesparend ontwerp is een groot voordeel. Ondanks de hoge vermogensdichtheid en koppeloutput heeft het rv-wormwielreductiemiddel vaak een kleinere voetafdruk vergeleken met andere typen reductiemiddelen die vergelijkbare prestaties bieden. Deze compactheid is van onschatbare waarde bij het ontwerpen van moderne machines, waar ruimte vaak schaars is. Dankzij de hoge torsiestijfheid en de lage speling, zoals eerder vermeld, is dit een uitstekende keuze voor precisietoepassingen. Dit omvat het uitgebreide gebruik ervan in industriële robots, waar het vaak wordt aangetroffen in de basis-, arm- en schoudergewrichten, waardoor het de kracht biedt om zware ladingen te dragen en de nauwkeurigheid om ze correct te positioneren.
Zoals elk technisch onderdeel is het echter niet zonder beperkingen. Het voornaamste aandachtspunt zijn de kosten. Het productieproces voor een rv-wormwielreductor is complex en vereist een uiterst nauwkeurige bewerking en montage. Bijgevolg zijn deze eenheden over het algemeen duurder dan standaard wormwielkasten of tandwielreductoren. Deze hogere initiële investering moet worden gerechtvaardigd door de vereisten van de toepassing op het gebied van prestaties, duurzaamheid en precisie. Een andere overweging is dat, ondanks de verbeterde efficiëntie ten opzichte van zuivere wormaandrijvingen, de efficiëntie ervan in sommige werkingsbereiken nog steeds lager kan zijn dan die van een planetaire tandwielreductor. Daarom moet deze factor voor toepassingen die continu draaien en waarbij energieverbruik een primaire zorg is, worden afgewogen tegen de andere voordelen ervan.
De volgende tabel vat de belangrijkste voordelen en overwegingen samen:
| Voordeel | Beschrijving |
|---|---|
| Hoge schokbelastingscapaciteit | Uitstekend vermogen om plotselinge, impactvolle krachten zonder falen te absorberen en te weerstaan. |
| Hoge koppeldichtheid | Levert een hoog koppel in verhouding tot zijn fysieke grootte en gewicht. |
| Lage speling | Biedt een hoge positionele nauwkeurigheid en herhaalbaarheid, essentieel voor precisieautomatisering. |
| Hoge stijfheid | Behoudt de uitlijning en minimaliseert doorbuiging onder zware belasting, waardoor consistente prestaties worden gegarandeerd. |
| Overweging | Beschrijving |
| Hogere kosten | Complexe productie leidt tot een hogere initiële investering vergeleken met eenvoudigere verloopstukken. |
| Efficiëntie | Hoewel verbeterd ten opzichte van wormaandrijvingen, komt de efficiëntie mogelijk niet in alle scenario's overeen met die van sommige andere soorten tandwielen. |
Gemeenschappelijke industriële toepassingen en toepassingen
Het robuuste en nauwkeurige karakter van het rv-wormwielreductiemiddel zorgt ervoor dat het aanwezig is in een breed spectrum van industrieën. De toepassing ervan wordt gedicteerd door de behoefte aan betrouwbare krachtoverbrenging onder uitdagende omstandigheden. Op het gebied van robotica is het vrijwel onmisbaar. Gelede robotgewrichten vertrouwen sterk op deze verloopstukken om het noodzakelijke koppel voor beweging te leveren en tegelijkertijd de nauwkeurigheid en stijfheid te garanderen die nodig is voor de nauwkeurige positionering van gereedschappen en werkstukken. Van assemblagelijnen in de auto-industrie tot de plaatsing van elektronische componenten: het rv-wormwielreductiemiddel maakt de soepele en krachtige beweging mogelijk die moderne automatisering definieert.
Een ander belangrijk toepassingsgebied is apparatuur voor materiaalbehandeling. Transportsystemen, of het nu gaat om bagageafhandeling op luchthavens, magazijndistributiecentra of mijnbouwactiviteiten, maken vaak gebruik van deze verloopstukken om rollen of banden aan te drijven. Hun schokbelastingsvermogen is cruciaal voor het omgaan met plotselinge starts, stops en schokken van zware goederen. Op dezelfde manier worden ze gevonden in hijs- en hefmachines zoals kranen en lieren, waar hun hoge koppel en inherente veiligheid (een wormaandrijving is doorgaans zelfremmend en voorkomt achteruitrijden) zowel kracht als veiligheid bieden bij het hanteren van hangende lasten.
De voedingsmiddelen- en drankenindustrie, de farmaceutische industrie en de verpakkingsindustrie gebruiken deze verloopstukken ook in machines zoals vulmachines, palletiseermachines en etiketteersystemen. In deze omgevingen zijn naast prestaties ook betrouwbaarheid en hygiëne van cruciaal belang. Veel rv-wormwielreductoren zijn verkrijgbaar met afgedichte behuizingen en coatings die bestand zijn tegen corrosie en bestand zijn tegen wasprocedures, waardoor ze geschikt zijn voor schone en steriele omgevingen. Andere veel voorkomende toepassingen zijn onder meer bouwapparatuur (bijvoorbeeld betonmixers, draaikransen van graafmachines), werktuigmachines voor indexeertafels en elke situatie waarin een hoog koppel en lage snelheid vereist zijn van een compacte en robuuste bron.
Selectiecriteria en onderhoudsrichtlijnen
Het selecteren van de juiste rv-wormwielreductor voor een specifieke toepassing vereist een zorgvuldige analyse van verschillende operationele parameters. De belangrijkste factor is de vereiste uitgangskoppel en bedrijfssnelheid . Het verloopstuk moet zo zijn gedimensioneerd dat het het maximale koppel van de toepassing kan verwerken, inclusief eventuele verwachte schokbelastingen, zonder de nominale capaciteit te overschrijden. Bovendien moet de reductieverhouding zo worden gekozen dat de gewenste uitgangssnelheid wordt bereikt uit het beschikbare ingangsmotortoerental. Andere kritische factoren zijn onder meer het type en de omvang van externe belastingen, zoals radiale belasting, axiale belasting en momentbelasting, die op de uitgaande as inwerken. Deze krachten worden ondersteund door de uitgaande lagers, en het overschrijden van hun nominale waarden kan tot voortijdige uitval leiden.
De werkomgeving is een ander cruciaal selectiecriterium. Factoren zoals de omgevingstemperatuur, de aanwezigheid van stof, vocht of corrosieve chemicaliën bepalen de behoefte aan specifieke afdichtingen, oppervlaktebehandelingen of speciale smeermiddelen. Toepassingen bij extreme temperaturen vereisen bijvoorbeeld smeermiddelen met de juiste viscositeit en thermische stabiliteit. De gewenste levensduur en inschakelduur (continu versus intermitterend bedrijf) zullen ook het selectieproces beïnvloeden, waardoor de reductor aan de betrouwbaarheidsverwachtingen voldoet.
Eenmaal geïnstalleerd, is goed onderhoud van cruciaal belang voor het maximaliseren van de levensduur en prestaties van een rv-wormwielreductor. De meest essentiële onderhoudstaak is regelmatig smeermanagement . Het juiste type en de juiste hoeveelheid smeermiddel moet worden gebruikt, en dit moet worden vervangen met de door de fabrikant aanbevolen intervallen, op basis van de bedrijfsomstandigheden. Ook periodieke controles op olielekken en vervuiling zijn essentieel. Bovendien is het belangrijk om routinematig te controleren op ongebruikelijke geluiden of trillingen, die vroege indicatoren kunnen zijn van een verkeerde uitlijning, lagerslijtage of andere interne problemen. Door ervoor te zorgen dat alle montagebouten stevig vastzitten en dat de unit niet wordt blootgesteld aan belastingen die de specificaties overschrijden, zal dit bijdragen aan een langdurige, probleemloze werking. Hoewel deze verloopstukken zijn ontworpen met het oog op duurzaamheid, kan het verwaarlozen van basisonderhoud leiden tot vermijdbare stilstand en dure reparaties.
Kortom, het rv-wormwielreductiemiddel is het toppunt van krachtoverbrengingsontwerp, waarbij op meesterlijke wijze de voordelen van worm- en cycloïdale tandwieloverbrengingen worden gecombineerd. De opvallende kenmerken – hoog koppelvermogen, uitzonderlijke veerkracht bij schokbelastingen, compacte afmetingen en minimale speling – maken het tot een technische oplossing voor de meest uitdagende industriële toepassingen. Van de precieze verbindingen van een lasrobot tot de krachtige aandrijving van een transportband die tonnen materiaal verplaatst: zijn rol is van cruciaal belang. Hoewel de initiële kosten en specifieke efficiëntiekenmerken het misschien niet tot de universele keuze voor elk scenario maken, vallen de prestatievoordelen bij de juiste toepassing niet te ontkennen. Het begrijpen van de principes en de juiste toepassing ervan is van fundamenteel belang voor ingenieurs die machines willen bouwen die niet alleen krachtig en efficiënt zijn, maar ook robuust en betrouwbaar.
