Wat is een BKM hypoïde tandwielreductor en waarin verschilt deze van een standaard kegelwielkast?

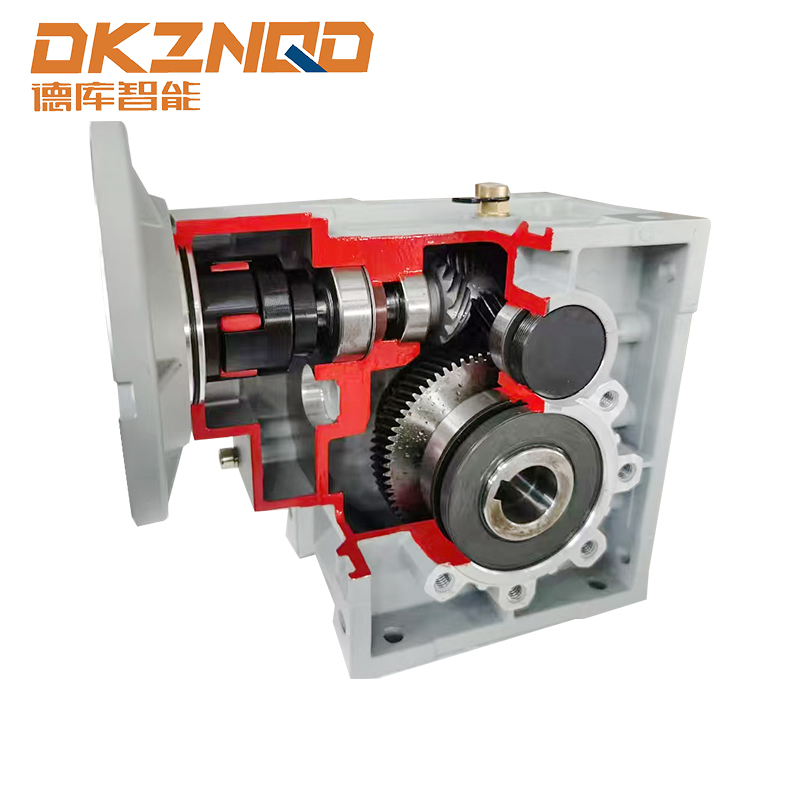

Inzicht in de BKM hypoïde tenwielreductor-architectuur

De BKM Hypoid Gear Reducer vertegenwoordigt een aanzienlijke vooruitgang in de haakse krachtoverbrengingstechnologie, waarbij de compacte voetafdruk van traditionele wormwielkasten wordt gecombineerd met de hoge efficiëntie-eigenschappen van kegeltandwielsystemen. Dit geavanceerde transmissieapparaat maakt gebruik van een hypoïde tandwielgeometrie waarbij de rondselas is verschoven ten opzichte van de tandwielas, waardoor een hyperboloïde spoedoppervlak ontstaat dat een superieure belastingsverdeling en soepele krachtoverdracht mogelijk maakt tussen niet-kruisende assen die op 90 graden zijn geplaatst.

In tegenstelling tot conventionele conische tandwielen waarbij de assen elkaar op één punt kruisen, maakt de BKM-serie gebruik van een nauwkeurig berekende offset-afstand waardoor de rondseldiameter aanzienlijk kan toenemen zonder dat er extra ruimte nodig is. Dit architecturale onderscheid resulteert in een contactverhouding die doorgaans varieert van 2,2:1 tot 2,9:1, wat betekent dat meerdere tanden tegelijkertijd in elkaar grijpen tijdens gebruik. Het verbeterde contactpatroon verdeelt de operationele belastingen over een groter oppervlak, waardoor de spanningsconcentratie op individuele tanden aanzienlijk wordt verminderd en de algehele levensduur van het transmissiesysteem wordt verlengd.

De BKM series encompasses six primary frame sizes ranging from BKM050 to BKM130, accommodating motor input power from 0.12kW to 7.5kW and delivering output torque capabilities spanning 80Nm to 1500Nm depending on configuration. Housing materials transition from high-grade aluminum alloy for frame sizes 050 through 090 to robust gray cast iron HT250 for the larger 110 and 130 models, ensuring optimal strength-to-weight ratios across the entire product range while maintaining corrosion resistance and thermal stability.

Belangrijkste structurele voordelen ten opzichte van standaard kegeltandwielkasten

Verbeterde laadcapaciteit door offsetgeometrie

Standaard kegelwielkasten werken met elkaar kruisende asassen die de rondseldiameter ten opzichte van het tandwiel beperken. Daarentegen maakt de offsetconfiguratie van het BKM-hypoïdeontwerp een grotere rondseldiameter mogelijk, waardoor het tandcontactoppervlak met ongeveer 30-40% wordt vergroot in vergelijking met gelijkwaardige conische tandwielsets. Dankzij dit uitgebreide contactoppervlak kan de BKM-serie koppelbelastingen tot 750 Nm overbrengen in eentrapsconfiguraties, terwijl de uitzonderlijke duurzaamheid bij continu gebruik behouden blijft.

De offset distance in BKM reducers typically falls within 10-25% of the gear diameter, optimized through computer-aided tooth contact analysis to balance load distribution with manufacturing practicality. This geometric arrangement creates a sliding-rolling composite motion during meshing that, while generating slightly more heat than pure rolling contact, provides superior running-in characteristics and noise reduction through gradual tooth engagement.

Materiaalspecificaties en warmtebehandeling

De BKM series utilizes premium alloy steel 20CrMnTi for all gear components, subjected to precision carburizing and quenching heat treatment processes that achieve surface hardness levels of 58-62 HRC while maintaining a tough, ductile core. The effective case depth ranges from 0.3mm to 0.6mm after precision grinding operations, ensuring optimal wear resistance without compromising tooth root strength. Output shafts are manufactured from 42CrMo chromium-molybdenum steel, delivering superior fatigue resistance and torsional strength for demanding industrial applications.

De behuizingsconstructie varieert per framegrootte om de prestatiekenmerken te optimaliseren. Behuizingen van aluminiumlegeringen (BKM050-BKM090) ondergaan gritstralen en een gespecialiseerde corrosiewerende oppervlaktebehandeling, gevolgd door een fosfaatcoating en aanbrengen van een RAL7035 grijze of RAL5010 blauwe verf. Deze meertraps oppervlaktevoorbereiding zorgt voor een uitstekende hechting en milieubescherming. Gietijzeren behuizingen (BKM110-BKM130) bieden verbeterde stijfheid en trillingsdemping voor zware installaties, vervaardigd met behulp van verticale bewerkingscentra om geometrische toleranties binnen 0,02 mm te behouden.

Prestatiekenmerken en efficiëntiestatistieken

Transmissie-efficiëntie en thermische prestaties

De BKM hypoid gear reducer achieves impressive efficiency ratings of 92-94% voor tweetrapsconfiguraties and 90-92% voor drietrapseenheden , wat een substantiële verbetering betekent ten opzichte van traditionele wormwielreductoren die doorgaans werken met een efficiëntie van 60-85%, afhankelijk van de overbrengingsverhouding en de belastingsomstandigheden. Dit efficiëntievoordeel vertaalt zich rechtstreeks in energiebesparingen en lagere bedrijfstemperaturen, waarbij BKM-units ongeveer 15-26 graden koeler draaien dan vergelijkbare wormwielkasten onder identieke belastingsomstandigheden.

Het bedrijfsgeluidsniveau voor de BKM-serie varieert van 55 dB tot 65 dB onder nominale omstandigheden, aanzienlijk stiller dan alternatieven met rechte kegeltandwielen en vergelijkbaar met zeer nauwkeurige tandwielkasten. De verminderde geluidssignatuur is het resultaat van het continue lijncontactpatroon van de hypoïde tandgeometrie en de progressieve aangrijping van meerdere tandparen, waardoor de impactkrachten en trillingsoverdracht naar de montagestructuur worden geminimaliseerd.

Configuraties van snelheidsverhoudingen en uitgangsspecificaties

BKM-reductoren bieden een uitgebreide verhoudingsdekking om aan uiteenlopende toepassingsvereisten te voldoen. Tweetrapsconfiguraties bieden verhoudingen van 7,5:1 tot 60:1, terwijl drietrapseenheden dit bereik uitbreiden tot 300:1, waardoor nauwkeurige snelheidsafstemming mogelijk is voor transportsystemen, verpakkingsmachines en geautomatiseerde productielijnen. Het modulaire ontwerp maakt uitvoerconfiguraties met holle of massieve as mogelijk, met optionele montage van krimpschijven voor een betere beveiliging van de koppeloverdracht.

Ingangssnelheden van 1400 tpm zijn standaard, waarbij de maximaal toegestane snelheden 3000 tpm bereiken voor continue bedrijfscycli. Het versnellingsprecisieniveau van 6-graad (ISO 1328) zorgt voor een soepele werking en minimale speling, cruciaal voor positioneringstoepassingen in automatiserings- en materiaalbehandelingssystemen.

Kritieke verschillen: BKM hypoïde versus standaard kegeltandwielkasten

Asconfiguratie en installatieflexibiliteit

De fundamental distinction between BKM hypoid reducers and standard bevel gearboxes lies in the shaft axis relationship. Standard bevel gears require intersecting axes that meet at a single point, constraining the design flexibility and often necessitating elevated mounting positions. The BKM hypoid configuration permits non-intersecting axes with a specific offset distance, enabling the drive shaft to pass below the gear centerline. This design characteristic proves invaluable in automotive and industrial applications where lowering the center of gravity improves stability or where space constraints demand compact right-angle power transmission.

De veelzijdigheid van de installatie vertegenwoordigt een ander belangrijk voordeel. BKM-verloopstukken zijn geschikt voor voetmontage, flensmontage, reactiearmmontage en verschillende uitgaande asconfiguraties, waaronder holle assen met spiebaan- of spiebaanverbindingen. De serie behoudt de dimensionele compatibiliteit met NMRV-wormwielkasten voor framegrootte 063 en hoger, waardoor directe vervangingsupgrades mogelijk zijn die de systeemefficiëntie met 30-40% kunnen verbeteren zonder de bestaande montagestructuren te wijzigen.

Smeervereisten en onderhoudsprotocollen

Hypoïde tandwielsystemen genereren meer glijdende wrijving dan standaard kegeltandwielen vanwege de offsetgeometrie, waardoor gespecialiseerde smeerstrategieën nodig zijn. BKM-reductiemiddelen vereisen hoogwaardige tandwieloliën met EP-additieven (extreme druk), doorgaans ISO VG220- of VG320-viscositeitsklassen, om onder hoge contactdrukken een adequate oliefilmdikte te behouden. Synthetische smeermiddelen op basis van polyglycolen (PG) of poly-alfaolefinen (PAO) worden aanbevolen voor toepassingen die werken bij omgevingstemperaturen van -5°C tot 40°C, waardoor superieure oxidatieweerstand en langere onderhoudsintervallen worden geboden in vergelijking met alternatieven voor minerale olie.

Onderhoudsintervallen voor BKM-units onder normale bedrijfsomstandigheden bedragen doorgaans 10.000 uur of 12 maanden, afhankelijk van wat zich het eerst voordoet. Het behuizingsontwerp van aluminiumlegering omvat geoptimaliseerde koelvinnen en grote oppervlakken die de warmteafvoer verbeteren, de thermische belasting van smeermiddelen verminderen en de levensduur van de vloeistof verlengen. Afdichtingssystemen maken gebruik van SKF-, NOK- of gelijkwaardige oliekeerringen met dubbele lipconfiguraties om het binnendringen van verontreinigingen en lekkage van smeermiddelen te voorkomen, waardoor een betrouwbare werking in stoffige of vochtige industriële omgevingen wordt gegarandeerd.

Vergelijkende prestatieanalyse

Bij het evalueren van transmissieopties voor haakse krachtoverdracht onderscheiden verschillende prestatieparameters BKM hypoïde reductoren van standaard kegel- en wormwieloverbrengingen:

• Efficiëntie: BKM hypoïde units bereiken een efficiëntie van 90-94% vergeleken met 98-99% voor kegelwieloverbrengingen en 60-85% voor wormwieloverbrengingen. Hoewel conische tandwielen een marginaal hogere efficiëntie bieden, missen ze de offsetmogelijkheden en het compacte ontwerp van hypoïde systemen.
• Koppeldichtheid: De BKM series delivers higher torque per unit volume than standard bevel gearboxes, with the offset pinion design enabling greater tooth contact area and improved load distribution.
• Geluidskenmerken: Bedrijfsgeluidsniveaus van 55-65 dB plaatsen BKM-reductoren tussen stille schuine kegelvormige eenheden (50-60 dB) en luidruchtigere rechte kegel- of wormwieloverbrengingssystemen (65-75 dB).
• Speling en precisie: Standaard spelingswaarden van 15-30 boogminuten zijn geschikt voor algemene industriële toepassingen, waarbij opties voor verminderde speling beschikbaar zijn voor nauwkeurige positioneringsvereisten.
• Dermal Management: BKM-units werken bij temperaturen die 15-30% lager zijn dan vergelijkbare wormwielkasten, waardoor de koelbehoefte afneemt en de levensduur van de componenten wordt verlengd.

Industriële toepassingen en implementatiescenario's

Materiaalbehandeling en transportsystemen

BKM hypoïde tandwielreductoren blinken uit in transporttoepassingen die een betrouwbare haakse krachtoverbrenging vereisen met minimale onderhoudsonderbrekingen. De hoge efficiëntiecijfers vertalen zich in een lager energieverbruik voor continu werkende transportbanden, rollenbanen en kettingtransportsystemen die worden gebruikt in distributiecentra, productiefaciliteiten en magazijnactiviteiten. De compacte aluminium behuizing maakt installatie op plaatsen met beperkte ruimte mogelijk, terwijl de optie voor holle as de integratie met transportaandrijfrollen en trommelmotoren vereenvoudigt.

Typische transportbandtoepassingen maken gebruik van de BKM075- en BKM090-modellen met verhoudingen tussen 20:1 en 40:1, waardoor uitvoersnelheden van 35-70 tpm worden geleverd wanneer ze worden aangedreven door motoren van 1400 tpm. Het hoge startkoppel en de soepele acceleratiekarakteristieken minimaliseren het slippen van de band en mechanische schokken tijdens het opstarten, waardoor de levensduur van de transportband wordt verlengd en de onderhoudsvereisten worden verminderd.

Verpakkings- en voedselverwerkingsmachines

De food-grade compatible aluminum housing and smooth surface finish of BKM reducers make them suitable for packaging machinery applications where cleanliness and corrosion resistance are essential. Cartoning machines, filling equipment, labeling systems, and palletizing robots benefit from the precise speed control and low-noise operation of hypoid gear transmission. The reducers' compatibility with servo motors through dedicated ST flange configurations enables high-precision positioning for pick-and-place operations and synchronized motion control.

In voedselverwerkende omgevingen is de constructie van aluminiumlegering bestand tegen corrosie door wasprocedures en ontsmettingsmiddelen, terwijl het afgedichte behuizingsontwerp verontreiniging van voedselproducten voorkomt. De bedrijfstemperaturen blijven binnen acceptabele grenzen, zelfs tijdens continu bedrijf op hoge snelheid, waardoor consistente prestaties worden gegarandeerd bij bak-, zuivelverwerkings- en drankproductielijnen.

Automatisering en werktuigmachinetoepassingen

Industriële automatiseringssystemen maken gebruik van BKM hypoïde verloopstukken voor draaitafelaandrijvingen, robotarmgewrichten en positioneringsmechanismen die een compacte haakse krachtoverbrenging vereisen. De mogelijkheid om hoge reductieverhoudingen te bereiken in eentrapsconfiguraties vereenvoudigt het mechanische ontwerp en vermindert het aantal potentiële faalpunten in vergelijking met meertraps afgeschuinde of planetaire alternatieven. Integratie met servomotoren via IEC- of NEMA-flensbevestigingen biedt de precisie en het reactievermogen die nodig zijn voor toepassingen op CNC-bewerkingsmachines, geautomatiseerde assemblagesystemen en apparatuur voor materiaalpositionering.

Fabrikanten van werktuigmachines specificeren BKM110 en grotere modellen voor zware toepassingen die een hoge stijfheid en minimale doorbuiging onder snijbelastingen vereisen. De gietijzeren behuizingsvarianten bieden de massa- en dempingseigenschappen die nodig zijn voor trillingsgevoelige bewerkingen, terwijl de nauwkeurig geslepen tandwielen een nauwkeurige positioneringsherhaalbaarheid gedurende langere operationele perioden behouden.

Gespecialiseerde toepassingen in entertainment en medische apparatuur

Naast traditionele industriële toepassingen worden BKM hypoïde verloopstukken ook gebruikt in gespecialiseerde apparatuur die een stille, soepele werking en een compact ontwerp vereist. Podiumverlichtingssystemen, bewegingsmechanismen voor theaterdecors en filmproductieapparatuur profiteren van de geluidsarme eigenschappen en nauwkeurige snelheidsregeling van hypoïde transmissie. Fabrikanten van medische apparatuur gebruiken deze verloopstukken voor patiëntpositioneringstafels, diagnostische beeldvormingsapparatuur en revalidatieapparatuur waarbij soepele, stille bewegingen het gebruikerscomfort en de veiligheid vergroten.

Fabrikanten van fitnessapparatuur integreren BKM-reductiemiddelen in loopbanden, elliptische trainers en krachttrainingsmachines, waarbij gebruik wordt gemaakt van het hoge koppelvermogen en de compacte vormfactor om ergonomische, ruimtebesparende trainingsapparatuur te creëren. De onderhoudsvrije werking en lange levensduur van goed gesmeerde hypoïde tandwielsystemen verlagen de totale eigendomskosten voor exploitanten van commerciële fitnessfaciliteiten.

Selectierichtlijnen en technische overwegingen

Grootte- en belastingsberekeningen

De juiste selectie van een BKM hypoïde tandwielreductor vereist een zorgvuldige analyse van de toepassingsvereisten, waaronder ingangsvermogen, uitgangssnelheid, koppelvereisten en werkcycluskarakteristieken. Het selectieproces begint met het berekenen van het vereiste uitgangskoppel op basis van de traagheid van de belasting, de acceleratievereisten en de behoeften aan mechanische efficiëntie. Servicefactoren variërend van 1,0 voor uniforme belastingen tot 2,0 voor zware schokbelastingen moeten worden toegepast om voldoende capaciteitsmarges te garanderen voor een betrouwbare werking op de lange termijn.

De radiale en axiale belastingscapaciteiten moeten worden geverifieerd aan de hand van werkelijke toepassingsomstandigheden, met name voor scenario's met overhangende belasting die vaak voorkomen bij transportband- en pompaandrijvingen. De BKM-serie biedt een aanzienlijk overhangend draagvermogen, waarbij de BKM110-modellen radiale belastingen tot 10.000N kunnen opvangen, afhankelijk van de montageconfiguratie en de afstand tot het uitgangsvlak. Voor toepassingen die de standaard draagvermogens overschrijden, kunnen externe lagersteunen of alternatieve montagevoorzieningen noodzakelijk zijn.

Omgevings- en bedrijfsomstandigheden

Omgevingstemperatuurbereiken, vochtigheidsniveaus en blootstelling aan verontreinigingen hebben een aanzienlijke invloed op de selectie en configuratie van de reducer. Standaard BKM-units werken betrouwbaar bij temperaturen van -10°C tot 40°C, terwijl varianten voor hoge temperaturen beschikbaar zijn voor toepassingen die deze limieten overschrijden. In omgevingen met veel stof of vocht bieden verbeterde afdichtingsopties, waaronder olieafdichtingen met dubbele lip en labyrintafdichtingen, extra bescherming tegen het binnendringen van vervuiling.

Installaties op grote hoogte (boven 1000 meter) vereisen een reductie vanwege de verminderde luchtdichtheid en koelcapaciteit, doorgaans 1-2% per 100 meter boven de nominale hoogte. Corrosieve omgevingen vereisen speciale oppervlaktebehandelingen of alternatieve behuizingsmaterialen, waarbij gietijzeren varianten een superieure chemische bestendigheid bieden in vergelijking met aluminium voor bepaalde industriële atmosferen.

Integratie met motorsystemen

BKM-reductoren zijn geschikt voor verschillende motormontageconfiguraties, waaronder directe motorbevestiging (MV), IEC-flensmontage (IEC) en servomotoraanpassing (ST). Bij de motorkeuze moet rekening worden gehouden met de maximale ingangssnelheidsbeperkingen van de reductor en de thermische kenmerken van de gecombineerde assemblage. Hoogefficiënte motoren (IE3- of IE4-classificatie) maximaliseren het energiebesparingspotentieel van de BKM-hypoïdetransmissie, vooral bij continubedrijfstoepassingen waarbij de bedrijfsuren zich snel opstapelen.

Integratie van remmotoren is beschikbaar voor toepassingen die houdkoppel of noodstopmogelijkheden vereisen, waarbij DC-schijfremmen betrouwbare houdkrachten en snelle responstijden bieden. Encodermontageopties maken snelheids- en positieregeling met gesloten lus mogelijk in combinatie met frequentieregelaars of servocontrollers, waardoor nauwkeurige bewegingsprofielen in automatiseringstoepassingen mogelijk zijn.

Best practices voor installatie en uitlijningsprocedures

Montage- en uitlijningsvereisten

Voor een juiste installatie van BKM hypoïde tandwielreductoren is aandacht nodig voor de uitlijning van de as, de vlakheid van het montageoppervlak en de specificaties voor het aanhaalmoment van de bouten. De offset-aard van hypoïde tandwielen maakt ze iets gevoeliger voor verkeerde uitlijning dan rechte kegeltandwielen, waardoor zorgvuldige aandacht voor de montagenauwkeurigheid noodzakelijk is. De toleranties voor de uitlijning van de as moeten de parallelliteit binnen 0,05 mm per 100 mm hartafstand en de hoekafwijking onder de 0,1 graden handhaven om een ​​ongelijkmatige verdeling van de belasting en voortijdige slijtage te voorkomen.

De montageoppervlakken moeten vlak worden bewerkt en vrij zijn van bramen of vuil dat de behuizing zou kunnen vervormen wanneer de bevestigingsmiddelen worden vastgedraaid. Funderingsbouten moeten volgens de specificaties van de fabrikant in een sterpatroon worden aangedraaid om een ​​gelijkmatige plaatsing van de montageflens te garanderen. Voor op de voet gemonteerde installaties kan er vulmateriaal nodig zijn om een ​​goede uitlijning met de aangedreven apparatuur te bereiken, waarbij op alle montagepunten vulplaatjes worden geplaatst om de integriteit van de behuizing te behouden.

Initiële opstart- en inloopprocedures

Nieuwe BKM-verloopstukken vereisen de juiste inloopprocedures om de tandcontactpatronen en oppervlakteafwerking te optimaliseren. De eerste keer opstarten moet plaatsvinden onder lichte belasting (50-75% van de nominale capaciteit) gedurende de eerste 10-20 bedrijfsuren, waardoor de tandwieloppervlakken kunnen polijsten en een optimale contactgeometrie wordt bereikt. Gedurende deze periode moet de bedrijfstemperatuur worden gecontroleerd om er zeker van te zijn dat deze binnen aanvaardbare grenzen blijft, doorgaans niet hoger dan 80°C aan het oppervlak van de behuizing.

Na de inloopperiode moeten olieverversingen worden uitgevoerd om eventuele slijtagedeeltjes te verwijderen die tijdens het eerste ingrijpen zijn ontstaan. Bij synthetische smeermiddelen kunnen de initiële verversingsintervallen korter zijn (ongeveer 500 uur) om de verwijdering van productieresten en inloopresten te garanderen. Regelmatige olieanalyses kunnen de verversingsintervallen verlengen zodra de basisverontreinigingsniveaus zijn vastgesteld, waardoor de onderhoudskosten worden verlaagd en een betrouwbare werking wordt gegarandeerd.

Betrouwbaarheid op lange termijn en onderhoudsstrategieën

Voorspellend onderhoud en conditiebewaking

Het implementeren van voorspellende onderhoudsstrategieën voor BKM hypoïde tandwielreductoren maximaliseert de beschikbaarheid van apparatuur en minimaliseert ongeplande stilstand. Trillingsanalyse zorgt voor vroegtijdige detectie van schade aan tandwieltanden, lagerslijtage of uitlijningsproblemen, waarbij frequentiespectra karakteristieke foutfrequenties voor verschillende faalwijzen onthullen. Olieanalyseprogramma's monitoren de toestand van het smeermiddel, de verontreinigingsniveaus en de concentraties slijtagemetaal, waardoor inzicht wordt verkregen in de gezondheid van de interne componenten zonder dat demontage nodig is.

Temperatuurbewaking door middel van infraroodthermografie of ingebouwde sensoren identificeert ontwikkelingsproblemen zoals degradatie van smeermiddelen, lagerstoringen of overbelastingsomstandigheden voordat catastrofale schade optreedt. Het vaststellen van thermische basissignaturen tijdens normaal bedrijf maakt detectie van afwijkingen mogelijk, waardoor onderhoudsacties worden geactiveerd voordat zich functionele storingen voordoen. Voor kritische toepassingen bieden continue monitoringsystemen realtime gegevens over trillingen, temperatuur en olieconditie, waardoor onderhoudsplanning op basis van de staat mogelijk wordt.

Veelvoorkomende faalmodi en preventie

Het begrijpen van potentiële faalmechanismen maakt proactieve onderhoudsstrategieën mogelijk die de levensduur van BKM-reductiemiddelen verlengen. Vermoeidheid van het tandoppervlak (pitting) is het gevolg van overmatige contactspanning of onvoldoende dikte van de smeerfilm, wat te voorkomen is door de juiste maatvoering en smeermiddelkeuze. Slijtage of lijmslijtage treedt op bij hoge snelheden en hoge belasting met onvoldoende viscositeit van het smeermiddel of een verslechterde olieconditie. Dit wordt beperkt door geschikte EP-additievenpakketten en regelmatige olieverversingen.

Lagerdefecten manifesteren zich doorgaans als verhoogd geluid, trillingen of temperatuur, vaak als gevolg van het binnendringen van vervuiling, onjuiste smering of overmatige belasting. Door de verslechtering van de afdichtingen kunnen vocht en deeltjesverontreiniging de behuizing binnendringen, waardoor de slijtage van tandwielen en lagers wordt versneld. Regelmatige inspectie van de staat van oliekeerringen en snelle vervanging van beschadigde afdichtingen voorkomen secundaire schade aan interne componenten. Lekkages in de asafdichting moeten onmiddellijk worden aangepakt om verlies van smeermiddel en het binnendringen van verontreinigingen, die tot catastrofale storingen kunnen leiden, te voorkomen.

Veelgestelde vragen

Vraag 1: Wat maakt de hypoïde tandwielreductor van BKM anders dan een standaard wormwielkast?

De BKM hypoid gear reducer utilizes offset-axis hypoid gear geometry rather than the worm and wheel arrangement of worm gearboxes. This design achieves efficiency ratings of 92-94% compared to 60-85% for worm units, operates at significantly lower temperatures, and provides higher torque density in a more compact package. The offset shaft arrangement also allows the input shaft to pass below the output shaft centerline, providing installation flexibility impossible with standard worm designs.

Vraag 2: Kunnen BKM-reductoren bestaande NMRV-wormwielkasten zonder aanpassingen vervangen?

Ja, reductoren uit de BKM-serie vanaf maat 063 behouden hun dimensionele compatibiliteit met NMRV-wormwielkasten, waardoor directe vervanging mogelijk is zonder de montagestructuren of koppelingsopstellingen te wijzigen. Deze uitwisselbaarheid maakt systeemupgrades mogelijk die de efficiëntie met 30-40% verbeteren terwijl gebruik wordt gemaakt van bestaande mechanische interfaces. Houd er rekening mee dat de afmetingen van de BKM050 enigszins afwijken van de NMRV050, waardoor verificatie van de montagegatpatronen voor deze specifieke maat vereist is.

Vraag 3: Welke smering is vereist voor BKM hypoïde tandwielreductoren?

BKM-reductiemiddelen vereisen hoogwaardige tandwieloliën met EP-additieven (extreme druk), met name ISO VG220- of VG320-viscositeitsklassen voor standaard bedrijfsomstandigheden. Synthetische smeermiddelen op basis van polyglycolen of poly-alfaolefinen worden aanbevolen voor langere onderhoudsintervallen en verbeterde thermische stabiliteit. Het glijcontact dat inherent is aan de hypoïde tandwielgeometrie vereist EP-additieven om schuren en slijtage onder hoge contactdrukken te voorkomen. De eerste olieverversingen moeten na 500 bedrijfsuren plaatsvinden, onder normale omstandigheden tot 10.000 uur of 12 maanden daarna.
