Introductie
Moderne industriële automatiserings- en motion control-systemen stellen steeds hogere eisen aan mechanische aandrijfcomponenten. Onder deze, K-serie kegelwielreductormotoren worden veel gebruikt waar een compacte footprint, koppeldichtheid en precisie vereist zijn in sectoren zoals materiaalbehandeling, robotica, verpakking en automatisch geleide voertuigen (AGV's). Materiaalkeuze is een belangrijke ontwerpfactor met directe invloed op duurzaamheid, geluid, efficiëntie, thermisch gedrag, maakbaarheid en totale levenscycluskosten.
Industrieachtergrond en toepassingsbelang
Industriële context voor tandwielmotoren

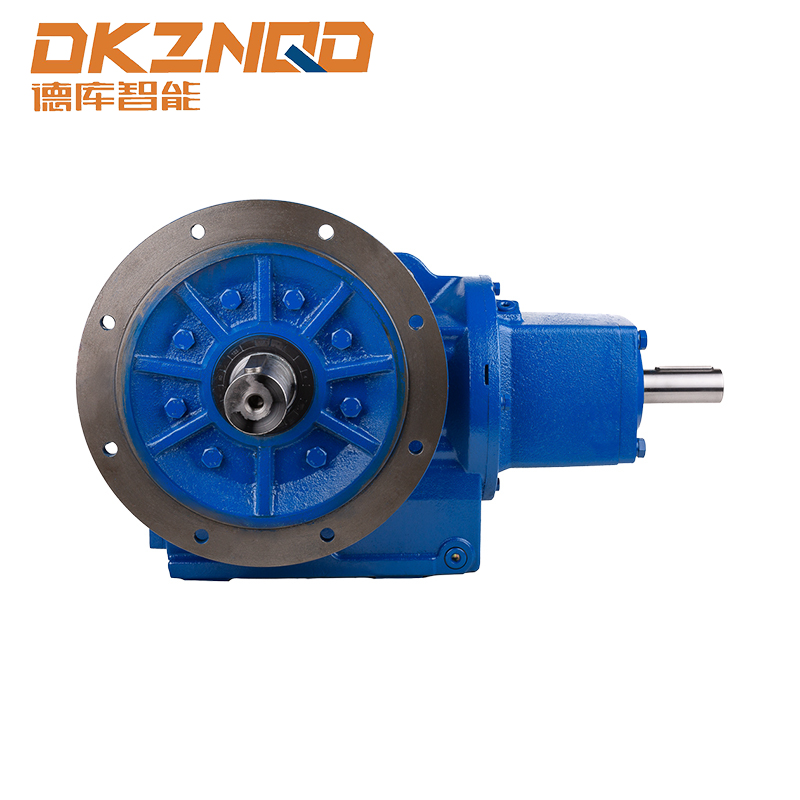

Schuine tandwielmotoren combineren de voordelen van een schuine tandwieloverbrenging (efficiënte koppeloverbrenging en soepeler ingrijpen) met een kegelwielarchitectuur die veranderingen in de asrichting mogelijk maakt. Omdat ze een haakse krachtoverbrenging met minder trillingen ondersteunen, zijn deze motorreductoren een integraal onderdeel van:
- Geautomatiseerde materiaalbehandelingssystemen
- Robotachtige eindeffectoren en gewrichtsactuatoren
- Transport- en sorteersystemen
- Verpakkingsmachines
- Assemblagelijnen voor auto's
- AGV's en autonome mobiele robots
Bij deze toepassingen staan de prestatie-eisen centraal laadvermogen, koppelconsistentie, levenscyclusbetrouwbaarheid, geluidsreductie, energie-efficiëntie en voorspelbaarheid van onderhoud .
Waarom materiële innovatie belangrijk is
Traditionele reductiemotoren worden beperkt door de prestatielimieten van de materialen die worden gebruikt voor tandwielen, assen, behuizingen en smeersystemen. Naarmate systemen evolueren en een hoger koppel, nauwere integratie en langere onderhoudsintervallen vereisen, moeten de materialen hieraan voldoen tegenstrijdige eisen :
- Hoge sterkte zonder bros falen
- Slijtvastheid onder wisselende smeerregimes
- Thermische stabiliteit bij langdurig gebruik
- Lage geluids- en trillingsoverdracht
- Maakbaarheid en kostenefficiëntie
Vooruitgang op het gebied van metallurgie, composieten en oppervlaktetechniek biedt mogelijkheden om deze beperkingen te verminderen en tegelijkertijd de systeembetrouwbaarheid en -prestaties te verbeteren.
Technische kernuitdagingen in de industrie
Voordat we materiële vooruitgang onderzoeken, is het belangrijk om de belangrijkste technische uitdagingen in het ontwerp en de inzet van kegelwielmotorreductoren.
1. Torsiebelasting en weerstand tegen vermoeidheid
Tandwieltanden moeten bestand zijn tegen herhaalde cyclische belastingen. Falen door vermoeiing – het ontstaan en de voortplanting van microscheurtjes – is een van de belangrijkste faalfactoren bij tandwielen die in de loop van de tijd aan een hoog koppel worden blootgesteld.
- Hoge veiligheidsfactoren zorgen voor een toename van de massa, waardoor de compactheid afneemt
- Het balanceren van taaiheid en hardheid is van cruciaal belang
- Traditioneel gehard staal kan nog steeds putjes of microbreuken vertonen
2. Efficiëntie en energieverliezen
Spiraalvormige kegeltandwielen zijn efficiënter dan wormaandrijvingen, maar wrijvingsverliezen in tandwielcontacten en lagers hebben nog steeds invloed op de algehele systeemefficiëntie.
- Inefficiënte tandwieloppervlakken verhogen het energieverbruik
- Warmteontwikkeling verandert de smeerprestaties
- Verliezen zijn van invloed op het bereik of de looptijd van systemen op batterijen
3. Lawaai en trillingen
De in elkaar grijpende dynamiek van de tandwielen produceert geluid en trillingen die de systeemprecisie en het comfort voor de machinist beïnvloeden.
- Oppervlakteruwheid en microgeometriefouten verhogen de trillingen
- Flexibele materialen verminderen de demping, maar kunnen het draagvermogen in gevaar brengen
4. Slijtage- en smeerinteractie
Slijtagemechanismen – klevend, schurend en erosief – tasten tandwieloppervlakken en lagers aan.
- De afbraak van smeermiddelen bij hoge temperaturen versnelt de slijtage
- Traditionele staal-op-staal contacten vereisen frequente smering
5. Thermisch beheer
Continu of zwaar gebruik verhoogt de temperatuur van de componenten.
- Thermische uitzetting verandert de speling van de tandwielen
- Hogere temperaturen versnellen de afbraak van materiaal
Deze uitdagingen zijn onderling afhankelijk. Oplossingen die het ene aspect oplossen, kunnen een ander aspect negatief beïnvloeden. Effectieve materiaalselectie vereist een holistisch begrip van de dynamiek op systeemniveau.
Belangrijke materiaaltechnologiepaden
1. Geavanceerde metallurgische legeringen
Recente ontwikkelingen op het gebied van legeringsontwerp voor tandwielstaal hebben materialen opgeleverd verbeterde sterkte, taaiheid en slijtvastheid zonder overmatig gewicht of complexiteit van de warmtebehandeling.
Gelegeerd staal met hoge sterkte en hoge sterkte
Moderne gelegeerde staalsoorten bevatten gecontroleerde hoeveelheden elementen zoals chroom, molybdeen, vanadium en nikkel om:
- Bevorder fijne microstructuur
- Verhoog de hardbaarheid
- Verbeter de vermoeidheidssterkte
Deze microgelegeerde staalsoorten zorgen voor een balans van oppervlaktehardheid voor slijtvastheid en kerntaaiheid voor schokbelasting , waardoor ze geschikt zijn voor tandwieltanden die onderhevig zijn aan wisselende koppelbelastingen.
Carburerende materialen
Carburerende legeringen zorgen, door gecontroleerde koolstofdiffusie op de tandoppervlakken van de tandwielen, voor een harde, slijtvaste behuizing met behoud van een ductiele kern .
De voordelen zijn onder meer:
- Verhoogde duurzaamheid van het oppervlak
- Weerstand tegen putjes en schuren
- Verlengde levensduur bij gemengde smering
2. Composietmaterialen en vezelversterkte polymeren
Composieten – met name vezelversterkte polymeren – komen terecht in subsystemen van tandwielmotoren waar de verhouding tussen stijfheid en gewicht en demping prioriteit hebben.
Hybride composietbehuizingen
Composietbehuizingen bieden:
- Gereduceerde massa voor mobiele toepassingen
- Verbeterde trillingsdemping
- Weerstand tegen omgevingscorrosie
Vanwege de lagere thermische geleidbaarheid in vergelijking met metalen vereisen composieten echter een doordacht thermisch ontwerp voor warmteafvoer.
Polymere tandwielcomponenten
In segmenten met lichtere belasting of waar geluidsreductie van cruciaal belang is, zorgen polymere tandwielen voor lage wrijving en geluid.
- Lage wrijvingscoëfficiënt
- Zelfsmerend gedrag in sommige formuleringen
- Gewichts- en kostenbesparingen in specifieke gebruikssituaties
Polymeer tandwieltoepassingen moeten de belastingslimieten en kruipeigenschappen onder aanhoudende belasting in evenwicht houden.
3. Oppervlaktetechniek en coatings
Oppervlaktetechniektechnieken, zoals nitreren, carboneren en gespecialiseerde coatings , verbeteren de contactduurzaamheid zonder de bulkeigenschappen van componenten te veranderen.
Nitreren en ionenimplantatie
Oppervlakteharding door nitreren verhoogt de vermoeiingssterkte en slijtvastheid van het oppervlak:
- Verbetert de weerstand tegen het ontstaan van microscheurtjes
- Verbetert de oppervlaktehardheid zonder vervorming
Ionenimplantatie kan de oppervlaktechemie wijzigen om wrijving te verminderen.
Geavanceerde coatings
Dunne, speciaal ontworpen coatings, zoals diamantachtige koolstof (DLC) en geavanceerde keramiek, verminderen wrijving en beschermen tegen slijtage van de lijm.
- Lagere wrijving verbetert de efficiëntie
- Coatings fungeren als opofferingslagen en verlengen de levensduur van het basismateriaal
4. Lagermaterialen en smeringsintegratie
De lagerprestaties zijn van cruciaal belang voor de lange levensduur en soepele werking van de tandwielmotor.
Keramische lagers
Keramische rolelementen zorgen voor:
- Hogere hardheid en slijtvastheid
- Lagere wrijving dan stalen lagers
- Verminderde gevoeligheid voor defecten in de smering
In combinatie met compatibele synthetische smeermiddelen verhogen keramische lagers de betrouwbaarheid en verkorten ze de onderhoudsintervallen.
Zelfsmerende materialen
Materialen die vaste smeermiddelen bevatten (bijvoorbeeld grafiet, PTFE) kunnen de externe smeringsafhankelijkheid in specifieke subsysteemcomponenten verminderen.
Overwegingen op systeemniveau: impact van materiaalkeuze
Materiaalkeuzes moeten worden geëvalueerd via a lens op systeemniveau . De volgende dimensies illustreren hoe materiaalinnovaties zich voortplanten via de prestaties van de motorreductoren en de systeemarchitectuur.
1. Prestaties en laadvermogen
Hogere sterkte en vermoeidheidsbestendige materialen vergroten direct het koppelvermogen.
| Materiaal Technologie | Primair voordeel | Systeemimpact |
|---|---|---|
| Gelegeerd gecarboniseerd staal | Slijtvastheid van het oppervlak | Verlengde levensduur bij hoog koppel |
| Composiet behuizing | Gewichtsreductie | Betere dynamische respons |
| Keramische lagers | Lage wrijving | Verbeterde efficiëntie |
De bovenstaande tabel vat samen hoe specifieke materiaaltechnologieën het laadvermogen en de algehele prestaties verbeteren wanneer ze worden geïntegreerd met een geoptimaliseerde tandwielgeometrie en smeerstrategie.
2. Efficiëntie en energieverbruik
Lagere wrijvingsoppervlakken en geavanceerde lagermaterialen verminderen mechanische verliezen.
- Oppervlaktecoatings verminder de ingrijpwrijving
- Keramische lagers Verbeter de rolefficiëntie
- Polymeer tandwielparen verminderen geluid en wrijving in de juiste belastingsdomeinen
Voor systemen waarbij het energieverbruik van cruciaal belang is, zoals op batterijen werkende robotica, kunnen materiële beslissingen van invloed zijn op het operationele bereik.
3. Lawaai, trillingen en hardheid (NVH)
Ruisreductie ontstaat door:
- Conforme materialen die trillingen dempen
- Nauwkeurig afgewerkte oppervlakken die de interactie tussen oneffenheden minimaliseren
- Juiste materiaalcombinatie die resonantieversterking vermijdt
Composietbehuizingen en polymeercomponenten dragen bij aan een stillere mechanische signatuur wanneer het ontwerp op systeemniveau het gebruik ervan ondersteunt.
4. Betrouwbaarheid en onderhoud
Materiaalverbeteringen dragen bij aan:
- Langere gemiddelde tijd tussen storingen (MTBF)
- Voorspelbare slijtagepatronen
- Verminderde smeermiddelverversingsfrequentie
Materialen met een hoge slijtvastheid en geïntegreerde smeereigenschappen verminderen ongeplande stilstand, een belangrijke prestatiemaatstaf in geautomatiseerde productieomgevingen.
5. Thermische prestaties
Thermische eigenschappen van materialen beïnvloeden:
- Uitbreidingsgedrag
- Kenmerken van warmteafvoer
- Smeringsprestaties bij verhoogde temperaturen
Bij de materiaalkeuze moet rekening worden gehouden met het volledige thermische profiel gedurende operationele cycli om maatvastheid en consistente vorming van een smeerfilm te garanderen.
Typische toepassingsscenario's en systeemarchitectuur
1. Transportsystemen voor zwaar gebruik
In transportbandtoepassingen waar de belasting varieert met de doorvoer, verlengen materialen die bestand zijn tegen slijtage en vermoeidheid de inzetbaarheid.
- Geharde tandwieloppervlakken zijn bestand tegen cyclische belastingen
- Gecoate oppervlakken verminderen wrijvingsverliezen
- Robuuste lagers zijn bestand tegen schokbelastingen
Dankzij geavanceerde materialen kunnen deze systemen meegroeien met de eisen aan de lijnsnelheid, zonder dat dit ten koste gaat van de onderhoudsintervallen.
2. Robotica en precisiebewegingssystemen
Robotgewrichten en precisie-actuatoren vereisen vloeiende beweging, lage speling en hoge herhaalbaarheid .
- Composietbehuizingen zorgen voor stijfheid bij een lage massa
- Metalen tandwielmaterialen met hoge tolerantie behouden de geometrische precisie
- Oppervlakken met lage wrijving ondersteunen een nauwkeurige koppeloverdracht
Wanneer materiaalkeuzes de spelingsgroei in de loop van de tijd minimaliseren, worden de systeemkalibratie-intervallen verlengd.
3. Autonome mobiele robots
AMR's en AGV's vereisen tandwielmotoren met een hoog rendement, een laag geluidsniveau en een compacte verpakking.
- Hoogefficiënte tandwieloppervlakken besparen energie aan boord
- Lichtgewicht materialen ondersteunen wendbaarheid
- Slijtvaste componenten verminderen de onderhoudskosten
In dergelijke systemen wordt de materiaalkeuze afgestemd op de levensduur van de batterij en de omgevingsomstandigheden.
4. Verpakkings- en sorteermachines
Deze systemen vragen hoge doorvoer en betrouwbaarheid onder variabele belastingen .
- Oppervlakgeharde tandwielen verminderen de stilstandtijd
- Lagers die bestand zijn tegen vervuiling behouden de loopnauwkeurigheid
- Materiaalkeuzes die intermitterende werking tolereren, hebben de voorkeur
Materiaalstrategieën in dit domein brengen robuustheid in evenwicht met kostenefficiëntie.
Impact op systeemprestaties, betrouwbaarheid en operationele efficiëntie
Verbeteringen in prestatiestatistieken
- Verbeteringen in koppeldichtheid: sterkere materialen en geoptimaliseerde warmtebehandelingen verhogen het bruikbare koppel voor hetzelfde volume
- Efficiëntiewinst: wrijvingsverminderende oppervlakken en geavanceerde lagers verminderen energieverliezen
- NVH-reductie: materiaalconformiteit en precisieoppervlakken verminderen de kenmerken van geluid en trillingen
Betrouwbaarheid en levenscyclusvoordelen
- Verlengde levensduur: oppervlakte-engineered materialen zijn bestand tegen vermoeidheid en putvorming
- Onderhoudsreductie: zelfsmerende eigenschappen en coatings met een lange levensduur verlagen de interventiefrequentie
- Milieuveerkracht: corrosiebestendige materialen presteren betrouwbaar onder zware omstandigheden
Operationele efficiëntie
- Een lagere downtime leidt tot een hogere doorvoer
- Voorspelbaar onderhoud ondersteunt just-in-time serviceplanning
- Energiebesparingen verlagen de totale eigendomskosten
Vanuit systeemtechnisch oogpunt zijn deze voordelen niet geïsoleerd, maar cumulatief, omdat verbeteringen in één dimensie de prestaties in andere dimensies versterken.
Trends in de sectorontwikkeling en toekomstige richtingen
1. Geïntegreerde detectiematerialen
Materialen waarin sensorelementen zijn geïntegreerd (bijvoorbeeld ingebedde rekstrookjes) maken realtime gezondheidsmonitoring mogelijk zonder externe sensoren toe te voegen. Deze trend ondersteunt voorspellend onderhoud en adaptieve controle.
2. Additive Manufacturing-compatibele legeringen
Naarmate additieve productie voor metalen volwassener wordt, zullen tandwiel- en behuizingsmaterialen die zijn geoptimaliseerd voor laag-voor-laag fabricage complexe topologieën en gelokaliseerde controle van materiaaleigenschappen mogelijk maken.
3. Nano-engineered oppervlaktebehandelingen
Nanogestructureerde coatings beloven verdere wrijvingsreductie en slijtvastheid met minimale dikte, waardoor geometrische vervorming wordt geminimaliseerd en de precisie behouden blijft.
4. Slimme composiethybriden
Door vezels en slimme materialen te combineren die de stijfheid of demping dynamisch aanpassen, kunnen de reacties van de reductiemotor op de bedrijfsomstandigheden worden afgestemd.
5. Duurzame en recyclebare materialen
Milieuregelgeving en duurzaamheidsdoelstellingen van bedrijven zullen de adoptie stimuleren van materialen die recyclebaar zijn, minder energie bevatten en de levensduur verlengen.
Deze trends zullen de volgende generatie industriële tandwielmotoren vormgeven en dit mogelijk maken veerkrachtiger, efficiëntere en op de toepassing afgestemde systemen .
Samenvatting: waarde op systeemniveau en technische betekenis
Vooruitgang in de materiaalkunde – van hoogwaardige legeringen en technische coatings tot composieten en geavanceerde lagers – hervormt de mogelijkheden van motorsystemen met schuine kegeltandwielen aanzienlijk. Wanneer geëvalueerd via een systeemtechnische lens dragen deze materiële verbeteringen bij aan:
- Hogere koppelcapaciteit en mechanische robuustheid
- Lagere energieverliezen en verbeterde efficiëntie
- Minder geluid en trillingen voor precisiesystemen
- Verbeterde betrouwbaarheid en lagere levenscycluskosten
- Beter thermisch beheer en ecologische veerkracht
De gerealiseerde waarde beperkt zich niet tot individuele componenten, maar strekt zich uit over de hele wereld mechanische, elektrische en operationele architectuur van industriële systemen. Het selecteren en toepassen van geschikte materialen vereist een multidisciplinair perspectief dat structurele eisen, omgevingsomstandigheden, systeemdynamiek en servicedoelstellingen in evenwicht houdt.
Voor technische besluitvormers is het begrijpen van de wisselwerking tussen materialen en systeemprestaties essentieel voor het ontwerpen van betrouwbare, efficiënte en toekomstbestendige bewegingsoplossingen.
Veelgestelde vragen (FAQ)
Vraag 1: Welke invloed hebben materiaalinnovaties op de onderhoudsintervallen van tandwielmotoren?
A: Materiaalverbeteringen zoals oppervlakteverharding, slijtvaste coatings en geavanceerde lagers verminderen de degradatie en wrijving van het oppervlak. Deze veranderingen vertragen de voortgang van de slijtage, verlengen de tijd tussen gepland onderhoud en verlagen de levenscycluskosten.
Vraag 2: Kunnen polymeer tandwielen worden gebruikt in toepassingen met hoge belasting?
A: Polymeer tandwielen zijn geschikt voor lagere tot middelmatige belastingsregimes waarbij geluidsreductie en lage wrijving prioriteit hebben. Voor industriële toepassingen met hoge belasting blijven metalen tandwielen met geavanceerde legeringen en oppervlaktebehandelingen de voorkeur genieten.
Vraag 3: Welke rol spelen geavanceerde lagers in de systeemefficiëntie?
A: Lagers met lagere wrijvingscoëfficiënten (bijvoorbeeld keramische rolelementen) verminderen rotatieverliezen, wat leidt tot een verbeterde algehele efficiëntie, verminderde warmteontwikkeling en een soepelere bewegingsreactie.
Vraag 4: Zijn nieuwe materiaaltechnologieën compatibel met bestaande behuizingen en ontwerpen van reductiemotoren?
A: Veel materiaalinnovaties kunnen met de juiste ontwerpaanpassingen in bestaande architecturen worden geïntegreerd. Evaluatie op systeemniveau is noodzakelijk om compatibiliteit te garanderen, vooral met betrekking tot thermische uitzetting en smeringsinteracties.
Vraag 5: Hoe dragen materialen bij aan geluidsreductie in tandwielmotoren?
A: Materialen met dempende eigenschappen (bijvoorbeeld composieten), nauwkeurige oppervlakteafwerkingen en coatings die de interactie tussen oneffenheden verminderen, dragen allemaal bij aan het verminderen van geluid en trillingen in tandwielsystemen.
Referenties
- Tijdschriften over materiaalvermoeidheid van tandwielen en oppervlaktetechniek in bewegingssystemen – Uitgebreide sectorstudies over de prestaties van legeringen en de impact van oppervlaktebehandeling.
- Publicaties van de International Society of Automation (ISA) over efficiëntie in industriële aandrijvingen – Analyse van energieverliezen en materiële factoren die van invloed zijn op mechanische transmissies.
- Proceedings van industriële automatiseringsconferenties – Casestudies over materiaalinnovaties in motorreductoren voor robotica en AGV-toepassingen.
